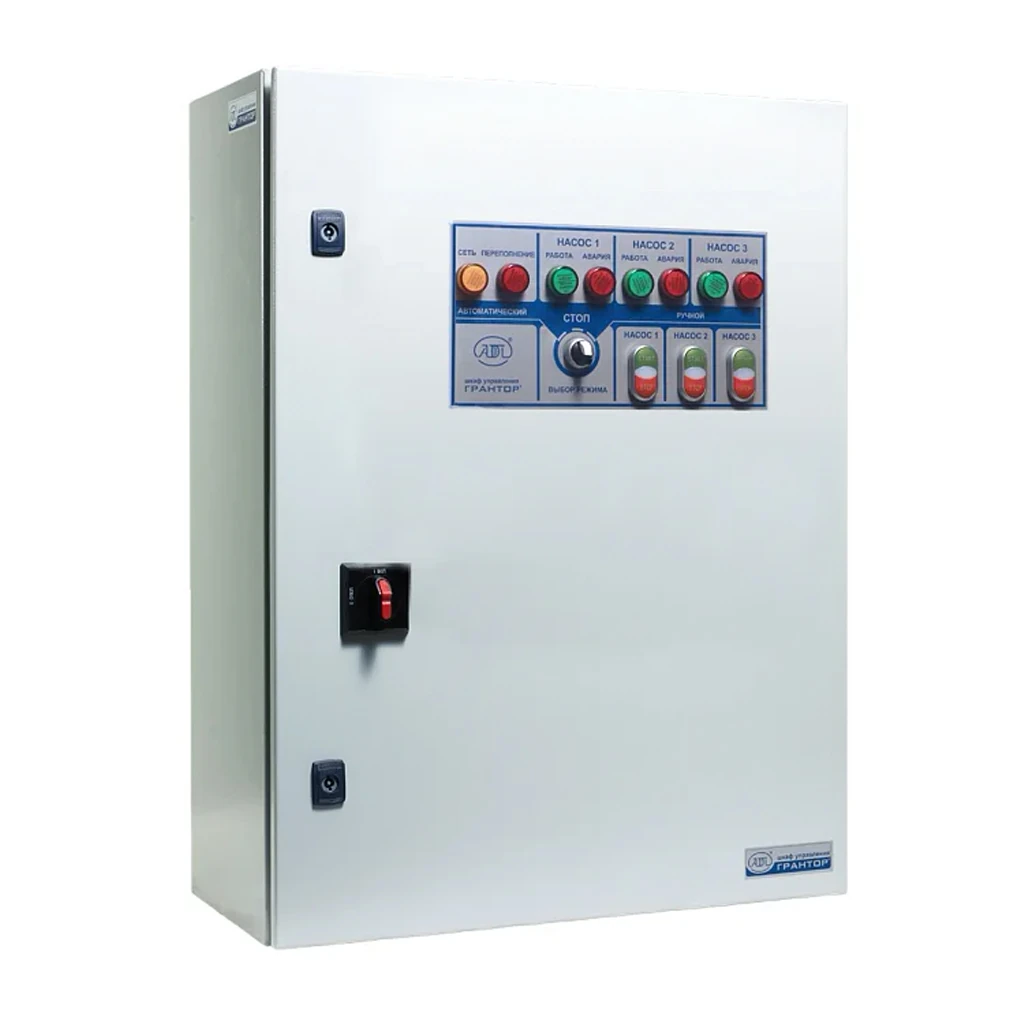

Шкаф управления по уровню Грантор АЭП40-022-54КП-33У для КНС (3х380) 3 насоса, плавный пуск Emotron TSA, 1 ввод питания (EA08E387242)
Шкаф управления по уровню АЭП40-022-54КП-33У применяется для автоматизации работы трех насосов в системах дренажа, ливневой и хозяйственно-бытовой канализации, на канализационных насосных станциях, очистных сооружениях, дренажных приямках и инженерных объектах водоотведения. Алгоритмы управления основаны на работе поплавковых или электродных датчиков уровня, поддерживающих корректную работу в режимах «Дренаж» и «Наполнение» с возможностью аварийного включения резервного насоса при достижении критического уровня.
Исполнение «КП» предусматривает использование промышленного плавного пуска Emotron TSA, применяемого во всех модификациях выше 11 кВт, включая АЭП40-022-54КП-33У. Плавный разгон двигателя снижает кратность пускового тока до 2–3 от номинального, уменьшает динамические нагрузки на трубопровод и арматуру, снижает уровень гидроударов, исключает перегрев обмоток при пусках и значительно увеличивает срок службы насосного оборудования. Данная схема пуска особенно эффективна на объектах с частыми пусковыми циклами и переменными гидравлическими нагрузками.
Конструкция шкафа предусматривает управление тремя насосами с распределением функций: рабочие, резервные и вспомогательные. Реализуются автоматическое чередование насосов, выравнивание ресурса, периодическая смена ролей и аварийное включение резервного агрегата. Предусмотрены аппаратные защиты от короткого замыкания, перегрузки по току, перегрева электродвигателя (при установке термоконтактов), пропадания или неправильной последовательности фаз, заклинивания и попадания жидкости в масляную камеру (при подключении датчика влажности).
Шкафы серии АЭП40-…-54КП-33У широко используются на объектах, где требуется высокая надежность, защищенность от перегрузок и плавный запуск: КНС, станции первого и второго подъема, промышленные насосные узлы, ливневые станции и технологические колодцы. Релейная логика управления обеспечивает помехоустойчивость и отсутствие необходимости программирования.
Особенности
- Плавный пуск электродвигателя на базе промышленного пускателя Emotron TSA
- Управление тремя насосами с гибким назначением рабочих и резервных агрегатов
- Автоматическое чередование насосов и равномерное распределение ресурса
- Аварийное включение резервного насоса при достижении верхнего уровня
- Поддержка режимов «Дренаж» и «Наполнение» по сигналам датчиков уровня
- Поддержка подключения термоконтактов и датчика влажности масляной камеры
- Формирование дискретных сигналов «Работа», «Авария», «Переполнение»
- Световая индикация состояния всех насосов
- Релейная логика без применения программируемых контроллеров
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Снижение пусковых токов и ударных нагрузок благодаря Emotron TSA
- Увеличенный ресурс насосов и снижение износа механических узлов
- Отсутствие гидроударов и плавный разгон трубопроводной системы
- Высокая устойчивость к помехам и сетевым отклонениям
- Возможность интеграции с АСУ и системами диспетчеризации
- Равномерный износ оборудования благодаря алгоритмам чередования
Недостатки
- Стоимость выше, чем у шкафов прямого пуска
- Отсутствие частотного регулирования скорости
- Требуется квалификация персонала для диагностики пускателя TSA
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 3
- Количество вводов питания: 1
- Мощность, кВт: 22 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 7–22 (в модификациях до 100 А)
- Тип пуска: Плавный, на базе Emotron TSA
- Тип управления: По уровню, режимы «Дренаж» и «Наполнение»
- Внешние подключения: 5 поплавков (6 электродов*); термоконтакты; датчик влажности; реле сухого хода
- Выходные сигналы: «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария»; «Переполнение»
- Защиты: От короткого замыкания; от тепловой перегрузки; от перегрева двигателя; от неправильной последовательности фаз; от пропадания фаз; от заклинивания; от попадания жидкости в масляную камеру
- Температура окружающей среды: 0…+40 °C
- Температура хранения и транспортировки: –25…+55 °C
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: Соответствие требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: ГОСТ Р 51317 (ЭМС); ГОСТ 14254-2015 (степень защиты IP)
- Корпус шкафа: Металл
- Габаритные размеры, мм (В×Ш×Г): 1000×600×400 (размер зависит от модификации)
- Способ монтажа: Вертикальный настенный
- Ввод кабелей: Нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 3 насоса, плавный пуск Emotron TSA, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-022-54КП-33У - 11 кВт / 7 - 22 А / 1000х600х400 мм (EA08E387242)
- АЭП40-030-54КП-33У - 15 кВт / 20 - 30 А / 1000х600х400 мм (EA08E387243)
- АЭП40-036-54КП-33У - 18,5 кВт / 30 - 36 А / 1000х600х400 мм (EA08E387244)
- АЭП40-042-54КП-33У - 22 кВт / 36 - 42 А / 1000х600х400 мм (EA08E387245)
- АЭП40-056-54КП-33У - 30 кВт / 42 - 56 А / 1200х800х400 мм (EA08E387246)
- АЭП40-070-54КП-33У - 37 кВт / 56 - 70 А / 1200х800х400 мм (EA08E387247)
- АЭП40-085-54КП-33У - 45 кВт / 70 - 85 А / 1200х800х400 мм (EA08E387248)
- АЭП40-100-54КП-33У - 55 кВт / 85 - 100 А / 1200х800х400 мм (EA08E387249)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 11 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 1000 |
Глубина, мм | 400 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 22 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
