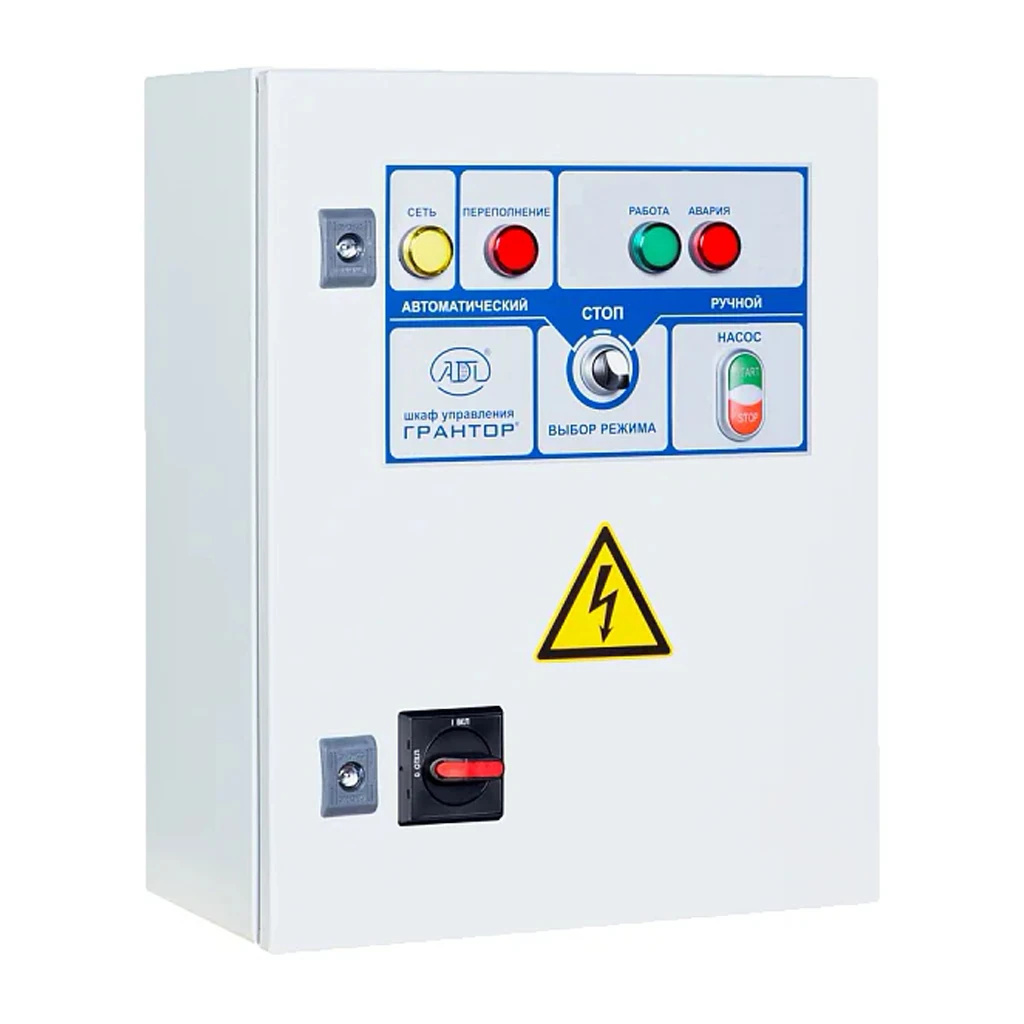

Шкаф управления по уровню Грантор АЭП40-022-54КП-22У для КНС (3х380) 2 насос, плавный пуск Emotron TSA, 1 ввод питания (EA08B387218)
Шкаф управления по уровню АЭП40-022-54КП-22У используется для автоматизации работы двух насосов с асинхронными электродвигателями, применяемых в системах дренажа, ливневой канализации, КНС, на станциях водоподъёма и объектах очистных сооружений. Управление осуществляется по уровню жидкости с использованием поплавковых или электродных датчиков, обеспечивая своевременное включение и отключение насосов в режимах «Дренаж» и «Наполнение». Конструкция шкафов группы АЭП40-…-54КП-22У рассчитана на работу с двигателями мощностью от 0,25 до 55 кВт и номинальными токами от 0,4 до 100 А.
Исполнение с индексом «КП» предусматривает наличие плавного пуска двигателей. В модификациях свыше 11 кВт, включая АЭП40-022-54КП-22У, используется промышленный мягкий пускатель Emotron TSA, обеспечивающий точный и стабильный разгон электродвигателя с контролем момента и ограничением пусковых токов. Такой пускатель снижает кратность пускового тока до 2–3 раз от номинального, уменьшает механические и гидравлические удары, уменьшает нагрузку на кабельные линии и увеличивает срок службы насосного оборудования, исключая ускоренное старение изоляции и перегрев обмоток.
Функции чередования, периодического изменения ролей насосов и резервирования обеспечивают равномерную выработку ресурса и повышенную отказоустойчивость. Поддерживается гибкое назначение рабочих и резервных насосов, что регулируется настройками логического модуля. Система защищает оборудование от короткого замыкания, перегрузки, пропадания или перекоса фаз, перегрева двигателя, заклинивания и попадания жидкости в масляную камеру (при подключении датчика влажности).
Шкафы АЭП40-022-54КП-22У и других типоразмеров данной группы используются в инженерных системах зданий, автономных станциях канализации, приямках, колодцах и КНС разного масштаба. Аппаратная релейная логика обеспечивает устойчивую работу без применения ПЛК, а наличие дискретных выходов позволяет передавать сигналы состояния в системы АСУ и диспетчеризации.
Особенности
- Плавный пуск электродвигателей с применением Emotron TSA для модификаций свыше 11 кВт
- Снижение кратности пускового тока до 2–3 от номинального, уменьшение гидравлических и механических ударов
- Работа в режимах «Дренаж» и «Наполнение» с управлением по сигналам поплавковых или электродных датчиков
- Автоматическое чередование насосов и взаимное резервирование
- Возможность задания количества рабочих и резервных насосов
- Поддержка подключения термоконтактов, датчика влажности масла и реле сухого хода
- Формирование сигналов «Работа», «Авария», «Переполнение» для диспетчеризации
- Релейная логика управления без применения программируемых контроллеров
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Увеличенный срок службы насосов благодаря плавному разгону без ударных нагрузок
- Снижение нагрузки на электросеть и коммутационную аппаратуру
- Стабильная работа в тяжёлых условиях и помехоустойчивость за счёт релейной логики
- Гибкость при выборе рабочих и резервных агрегатов
- Совместимость с широким диапазоном мощностей насосов
- Возможность включения в системы диспетчеризации через дискретные сигналы
Недостатки
- Стоимость выше, чем у шкафов с прямым пуском
- Отсутствие функции частотного регулирования скорости
- Требуется квалификация персонала для обслуживания пускателя Emotron TSA
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 2
- Мощность, кВт: 11 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 7 - 22 (в модификациях до 100 А)
- Тип пуска: плавный, с применением Emotron TSA
- Тип электродвигателей: асинхронные с короткозамкнутым ротором
- Тип управления: по уровню, в режимах «Дренаж» и «Наполнение»
- Внешние подключения: 4 поплавка (5 электродов*); термоконтакты; датчик влажности; реле сухого хода (в режиме «Наполнение»)
- Выходные сигналы (диспетчеризация): «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа»; «Авария»; «Переполнение»
- Защиты: от короткого замыкания; от тепловой перегрузки; от перегрева двигателя; от пропадания, перекоса или неправильной последовательности фаз; от попадания жидкости в масляную камеру; от заклинивания
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Температура хранения и транспортировки: –25…+55 °C (влажность до 90 %)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: изготовлено по ГОСТ Р 51317 (ЭМС); степень защиты по ГОСТ 14254-2015
- Корпус шкафа: металл
- Габаритные размеры, мм (В×Ш×Г): 800×600×300 (размеры изменяются в зависимости от модификации)
- Способ монтажа: вертикальный настенный
- Ввод кабелей: нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 2 насоса, плавный пуск Emotron TSA, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-022-54КП-22У - 11 кВт / 7 - 22 А / 800х600х300 мм (EA08B387218)
- АЭП40-030-54КП-22У - 15 кВт / 20 - 30 А / 800х600х300 мм (EA08B387219)
- АЭП40-036-54КП-22У - 18,5 кВт / 30 - 36 А / 800х600х300 мм (EA08B387220)
- АЭП40-042-54КП-22У - 22 кВт / 36 - 42 А / 1000х600х400 мм (EA08B387221)
- АЭП40-056-54КП-22У - 30 кВт / 42 - 56 А / 1000х600х400 мм (EA08B387222)
- АЭП40-070-54КП-22У - 37 кВт / 56 - 70 А / 1000х600х300 мм (EA08B387223)
- АЭП40-085-54КП-22У - 45 кВт / 70 - 85 А / 1000х600х400 мм (EA08B387224)
- АЭП40-100-54КП-22У - 55 кВт / 85 - 100 А / 1000х600х400 мм (EA08B387225)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 11 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 800 |
Глубина, мм | 300 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 22 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
