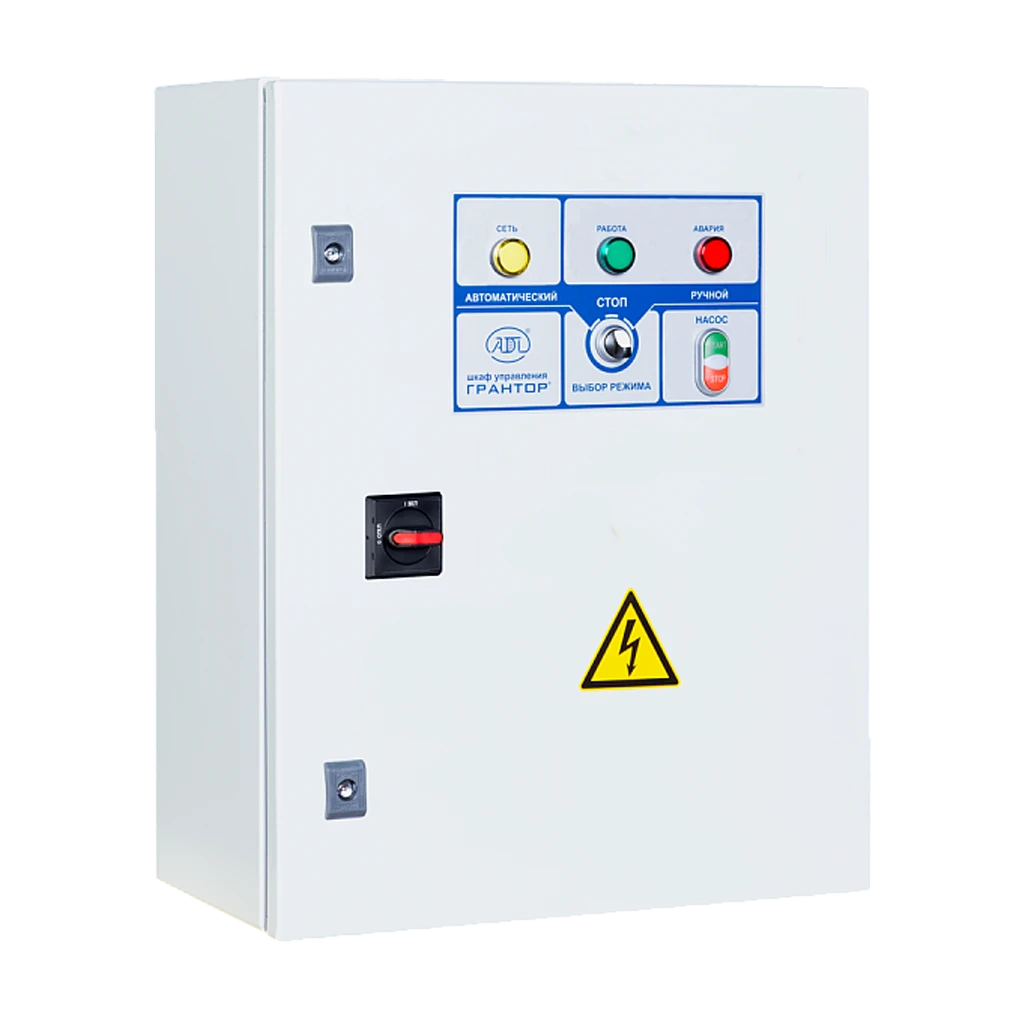

Шкаф управления Грантор АЭП40-020-54-11А с релейным регулированием, 3х380, 1 насос, прямой пуск, 1 ввод питания (EA04A32038)
Шкаф управления Грантор АЭП40-020-54-11А предназначен для автоматизации и защиты асинхронных электродвигателей насоса в трёхфазных сетях 3×380 В. Он обеспечивает прямой пуск двигателя, обработку сигналов от реле давления и реле защиты от сухого хода, а также формирует команды управления в соответствии с заданной логикой. Модель широко применяется в системах водоснабжения, отопления, водоподготовки, технологических линиях и промышленных установках, где требуется надежная работа насосного оборудования и постоянное поддержание параметров системы.
Шкаф поддерживает два режима работы — ручной и автоматический, что упрощает обслуживание, позволяет проводить наладку и обеспечивает стабильную работу в составе инженерных систем. Благодаря релейному регулированию реализована понятная и надежная схема управления без применения сложных контроллеров. Конструктивные элементы шкафа обеспечивают защиту от коротких замыканий, перегрузок, перегрева, пропадания или неправильной последовательности фаз, что значительно увеличивает срок службы двигателя и снижает вероятность аварийных ситуаций.
Корпус IP54 защищает от пыли и влаги, а компактные размеры 500×400×200 мм позволяют устанавливать шкаф в ограниченных технических помещениях. Применение серийных компонентов и унифицированной схемы облегчает монтаж и упрощает дальнейшее обслуживание. Шкафы серии АЭП40 хорошо интегрируются в системы диспетчеризации и подходят для эксплуатации в широком диапазоне условий, сохраняя стабильность характеристик и высокую надежность.
Особенности
- Релейное регулирование, обеспечивающее стабильное поддержание давления или уровня без применения сложных контроллеров.
- Прямой пуск двигателя — простая и надежная схема, не требующая настройки параметров пускателя.
- Два полноценных режима работы: ручной для наладки и обслуживания, автоматический для повседневной эксплуатации.
- Аппаратная защита от сухого хода при подключении соответствующего реле, предотвращающая повреждение насоса.
- Контроль фаз с отключением электродвигателя при пропадании, перекосе или неправильной последовательности фаз.
- Тепловая защита двигателя при подключении термоконтактов, исключающая перегрев обмоток.
- Защита от короткого замыкания и перегрузки по току, выполненная на основе сертифицированных коммутационных аппаратов.
- Индикация всех ключевых состояний: сеть, работа, авария, обслуживание.
- Интеграция с реле давления и реле перепада давления, поддержка датчика 4–20 мА для расширенных конфигураций.
- Наличие диспетчерских выходов для передачи аварийных сигналов во внешние системы.
- Корпус IP54 — защита от пыли и влаги, позволяющая устанавливать шкаф в сложных эксплуатационных условиях.
- Комплект серийных внутренних элементов, обеспечивающих совместимость и простоту дальнейшего обслуживания.
Преимущества
- Высокая надежность схемы за счёт применения классических релейно-контакторных решений, проверенных на множестве объектов.
- Минимальная сложность эксплуатации — управление интуитивное, без необходимости специальных навыков персонала.
- Совместимость со стандартными датчиками давления и защитами, используемыми в большинстве насосных систем.
- Поддержка диспетчеризации позволяет контролировать состояние оборудования на удалённых объектах.
- Удобный сервис — все элементы легко доступны, а компоненты взаимозаменяемы и серийно выпускаются производителем.
- Быстрый монтаж благодаря компактным габаритам и продуманной внутренней компоновке.
- Снижение нагрузки на насос за счёт предотвращения пусков при отсутствии воды и защиты от перегрева.
- Гибкость применения: водоснабжение, водоподготовка, отопление, промышленные технологические линии, аграрные системы.
- Стабильная работа при перепадах нагрузки и напряжения благодаря встроенным аппаратным защитам.
- Возможность расширения функционала за счёт дополнительных модулей, сохраняя базовую простоту конструкции.
Недостатки
- Отсутствует плавный пуск.
- Управление только одним насосом.
- Расширенная функциональность доступна только с доп. модулями.
Технические характеристики:
- Питание: 3×380 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 1 (в модификациях до 6)
- Мощность, кВт: 9 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 16–20
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» беспотенциальные контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода (при подключении соответствующего реле), от короткого замыкания, от тепловой перегрузки по току, от перегрева двигателя (при подключении термоконтактов), от пропадания, перекоса или неправильной последовательности подключения фаз (контроль фаз только для шкафов 3×380 В)
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 400х400х200
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления Грантор (3 х 380 В), 1 насос, прямой пуск, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-006-54-11А - до 2,2 кВт / 0,1 - 6 А / 400х400х200 мм
- АЭП40-016-54-11А - до 7,5 кВт / 6 - 16, А / 400х400х200 мм
- АЭП40-020-54-11А - 9 кВт / 16 - 20 А / 500х400х200 мм
- АЭП40-025-54-11А - 11 кВт / 20 - 25 А / 500х400х200 мм
- АЭП40-032-54-11А - 15 кВт / 25 - 32 А / 500х400х200 мм
- АЭП40-040-54-11А - 18,5 кВт / 32 - 40 А / 500х400х200 мм
- АЭП40-050-54-11А - 22 кВт / 40 - 50 А / 500х400х200 мм
- АЭП40-058-54-11А - 30 кВт / 50 - 58 А / 500х400х200 мм
- АЭП40-063-54-11А - 30 кВт / 58 - 63 А / 500х400х200 мм
- АЭП40-080-54-11А - 37 кВт / 63 - 80 А / 500х400х200 мм
- АЭП40-100-54-11А - 55 кВт / 80 - 100 А / 700х500х250 мм
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 9 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 400 |
Глубина, мм | 200 |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 20 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
