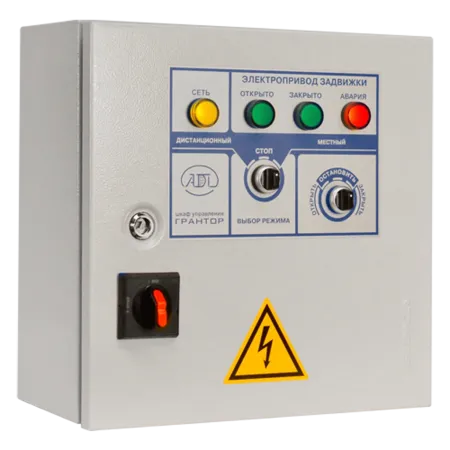

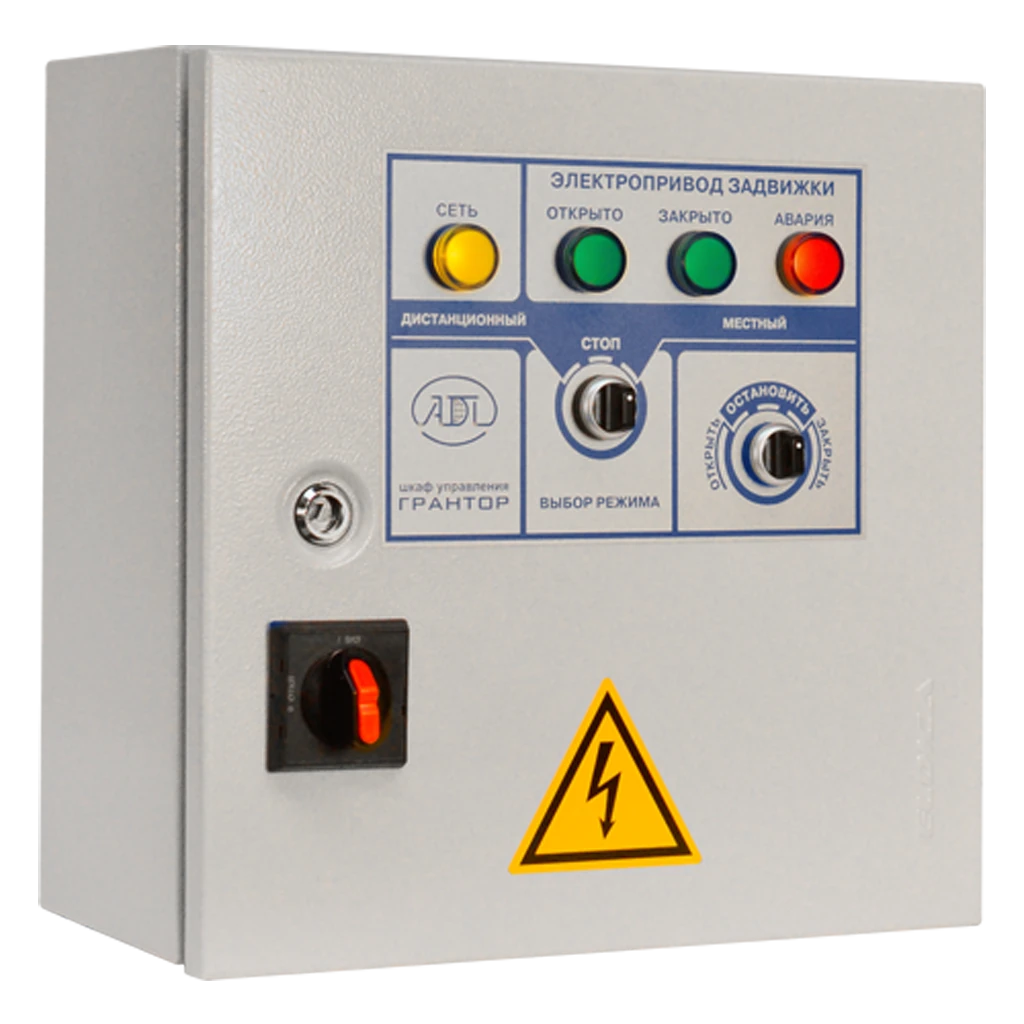

Шкаф управления задвижками Грантор АЭП40-006-54-11З (EA02C394615)
Шкаф управления задвижками Грантор АЭП40-006-54-11З предназначен для автоматизированного управления электроприводами запорной и регулирующей трубопроводной арматуры в инженерных системах зданий. Модель поддерживает работу с однофазными и трехфазными асинхронными электродвигателями и обеспечивает корректное выполнение команд «Открыть», «Закрыть» и «Стоп» в соответствии с сигналами внешнего управления, моментных и концевых выключателей. Устройство контролирует движение задвижки до достижения крайних положений с отображением состояния на лицевой панели.

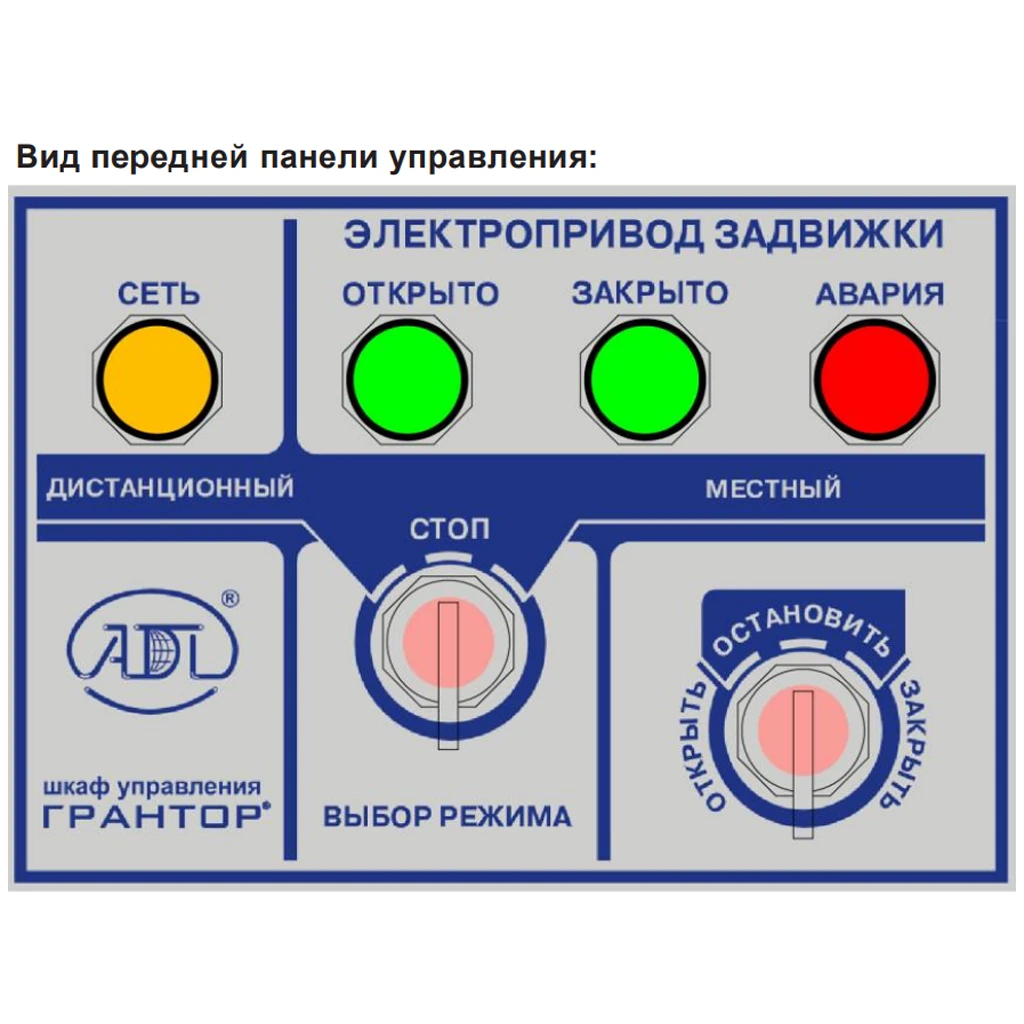

Шкаф поддерживает два режима работы — «Местный» и «Дистанционный». В режиме «Местный» управление осуществляется с передней панели через переключатель «Открыть-Стоп-Закрыть». В режиме «Дистанционный» задвижка управляется внешними релейными сигналами, включая возможность выбора варианта подключения: по двум независимым сигналам или по одному управляющему сигналу с использованием перемычки. При заклинивании задвижки или аварийных ситуациях шкаф автоматически прекращает движение и формирует соответствующий сигнал аварии.
АЭП40-006-54-11З оснащён системой комплексной защиты: от короткого замыкания, перегрузки по току, перегрева электродвигателя по термоконтакту, а также от обрыва и короткого замыкания цепей управления. Световая индикация отображает состояния «Открыто», «Закрыто», «Авария», «Сеть», а возможность диспетчеризации позволяет передавать сигналы положения задвижки и аварий на внешние системы. Корпус IP54 в навесном исполнении обеспечивает защиту от пыли и брызг, а компактные размеры позволяют устанавливать шкаф в стеснённых условиях технических помещений.
Особенности
- Управление запорной и регулирующей арматурой (режимы «Открыто», «Стоп», «Закрыто»).
- Работа с однофазными и трёхфазными электродвигателями.
- Два режима управления: «Местный» и «Дистанционный».
- Два варианта подключения внешних управляющих сигналов.
- Контроль положения по моментным и концевым выключателям.
- Защита цепей управления от короткого замыкания и обрыва.
- Защита электродвигателя: КЗ, перегрузка, перегрев по термоконтакту.
- Световая индикация всех состояний задвижки и режима работы.
- Возможность диспетчеризации состояния и аварий.
- Корпус пластиковый (в версии без П) IP54, навесное исполнение.
Преимущества
- Надёжная работа в инженерных системах различного назначения.
- Высокая степень защиты электродвигателя и цепей управления.
- Совместимость с широким спектром электроприводов.
- Простое переключение режима работы.
- Информационная световая индикация.
- Компактный корпус удобен для монтажа.
Недостатки
- Нет встроенного интерфейса RS-485 (доступен только в модификации ЗП).
- Нет встроенного АВР (доступен как опция или в варианте «…ЗПБ»).
- Корпус пластиковый (в версии без П), металлический доступен только в пожарном исполнении.
Технические характеристики:
- Назначение: управление электрифицированными задвижками трубопроводов
- Питающее напряжение: 1×220 В / 3×380 В
- Номинальный ток, А: 0,1–6
- Подключаемый электропривод: максимальный пусковой ток до 25 А
- Входные сигналы: термоконтакт электродвигателя (НЗ), дистанционное управление «Контакт 1» (НО), дистанционное управление «Контакт 2» (НО), моментный выключатель «Закрывание» (НО/НЗ), моментный выключатель «Открывание» (НО/НЗ), концевой выключатель «Закрыто» (НО/НЗ), концевой выключатель «Открыто» (НО/НЗ)
- Выходные сигналы: питание подогревателя электродвигателя 1×220 В; «Авария электродвигателя» (НО/НЗ, 8 А, 250 В); «Задвижка Открыто» (НО/НЗ, 8 А, 250 В); «Задвижка Закрыто» (НО/НЗ, 8 А, 250 В)
- Индикация: «Сеть», «Открыто», «Закрыто», «Авария»
- Защиты: от короткого замыкания; от тепловой перегрузки; от перегрева электродвигателя по термоконтакту; от обрыва цепей управления; от короткого замыкания в цепях управления
- Режимы работы: местный / дистанционный
- Корпус: пластик (базовая версия), навесное исполнение
- Ввод кабелей: снизу (кабельные вводы или мембраны)
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 370×275×140 (размеры изменяются, в зависимости от модификации)
- Вес, кг: 5 (вес изменяется, в зависимости от модификации)
- Соответствие требованиям: сертификат соответствия
- Страна производства: Россия
- Гарантия: 1 год
Модификации шкафов управления Грантор для электрифицированных задвижек
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-006-54-11З - Номинальный ток 0,1 - 6 А, пластик, 370х275х140 мм
- АЭП40-016-54-11З - Номинальный ток 6 - 15,5 А, пластик, 370х275х140 мм
- АЭП40-006-54-11ЗП - Номинальный ток 0,1 - 6 А, металл, 500х400х200 мм, пожарный сертификат
- АЭП40-016-54-11ЗП - Номинальный ток 6 - 16 А, металл, 500х400х200 мм, пожарный сертификат
Бренд | Грантор |
Исполнение | Для помещений |
Тип монтажа | Настенный |
Ширина, мм | 275 |
Высота, мм | 370 |
Глубина, мм | 140 |
Материал | Пластик |
Индикация | Световая |
Напряжение питания | 220 В / 380 В |
Потребляемый ток, макс. | 6 А |
Вес, кг | 5 |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
