Шкаф управления Грантор АЭП40-003-54К-21П1 для пожаротушения, 3х380, 2 насоса, прямой пуск, 1 насос подпитки (EA09C392925)
Шкаф управления Грантор АЭП40-003-54К-21П1 предназначен для работы в системах водяного пожаротушения и обеспечивает управление двумя основными насосами (один рабочий, один резервный) с подключением одного насоса подпитки (жокей-насоса). Он используется в совмещённых и дренчерных установках, поддерживает автоматический ввод резерва и обеспечивает устойчивое поддержание давления в трубопроводе за счёт насоса подпитки, который включается по сигналу реле давления подпитки.
Устройство работает в двух режимах: ручном и автоматическом. В ручном режиме управление выполняется с передней панели шкафа или через кнопку диспетчера; в автоматическом — по внешним сигналам от приборов и датчиков системы пожаротушения. При работе насоса подпитки и срабатывании основного реле давления происходит перекидывание контактов диспетчеризации для открытия задвижки, при этом перед запуском основного насоса шкаф останавливает насос подпитки. Световая индикация позволяет контролировать состояние вводов, насосов, режим «Пожар», блокировку автоматики и аварийные ситуации.

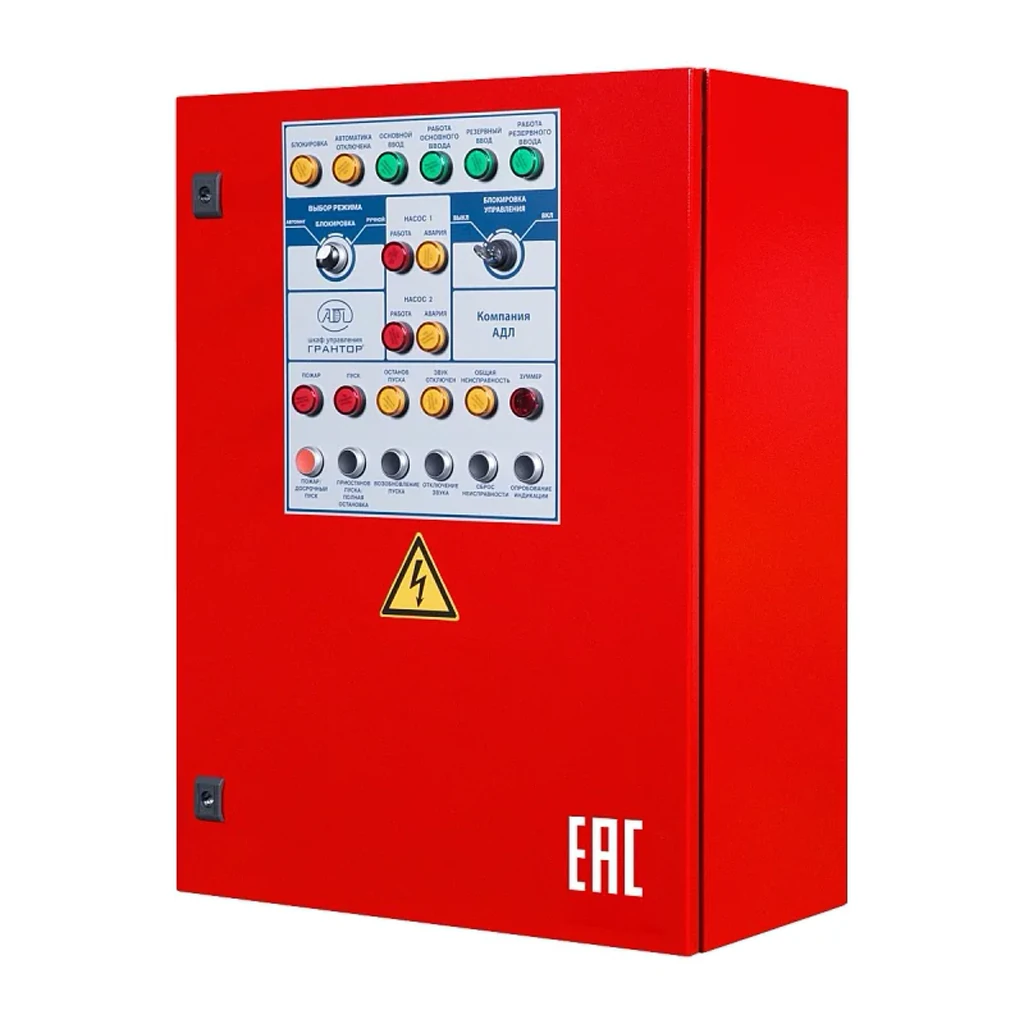

Корпус шкафа выполняется в навесном исполнении из металла со степенью защиты IP54 и нижним вводом кабелей. В комплект входят специальные ключи, обеспечивающие защиту от несанкционированного доступа к органам управления, индикации и сигнализации. Шкаф АЭП40-003-54К-21П1 рассчитан на напряжение 3×380 В, соответствует требованиям ГОСТ Р 53325-2012 и подходит для применения на пожарных насосных станциях и других объектах с повышенными требованиями к безопасности.
Особенности
- Управление двумя основными насосами: один рабочий и один резервный.
- Подключение одного насоса подпитки (жокей-насоса).

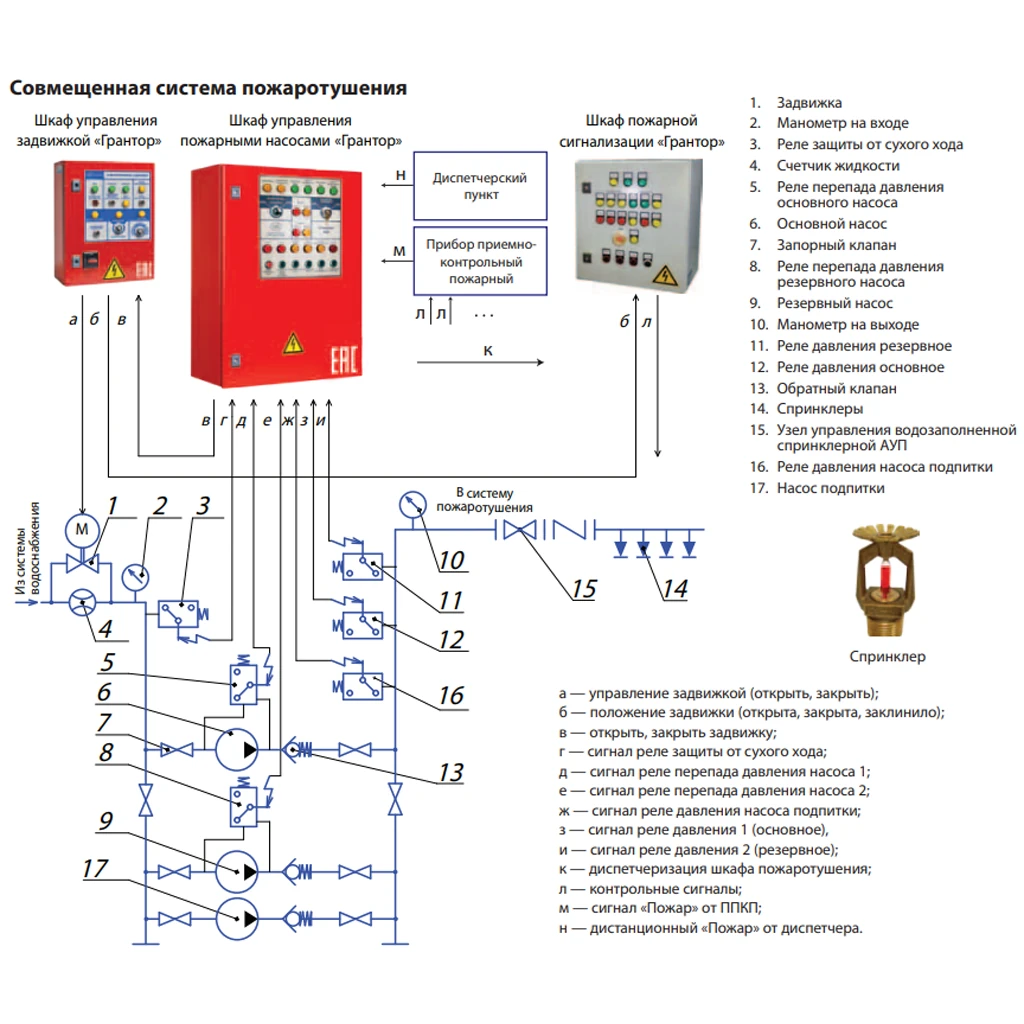

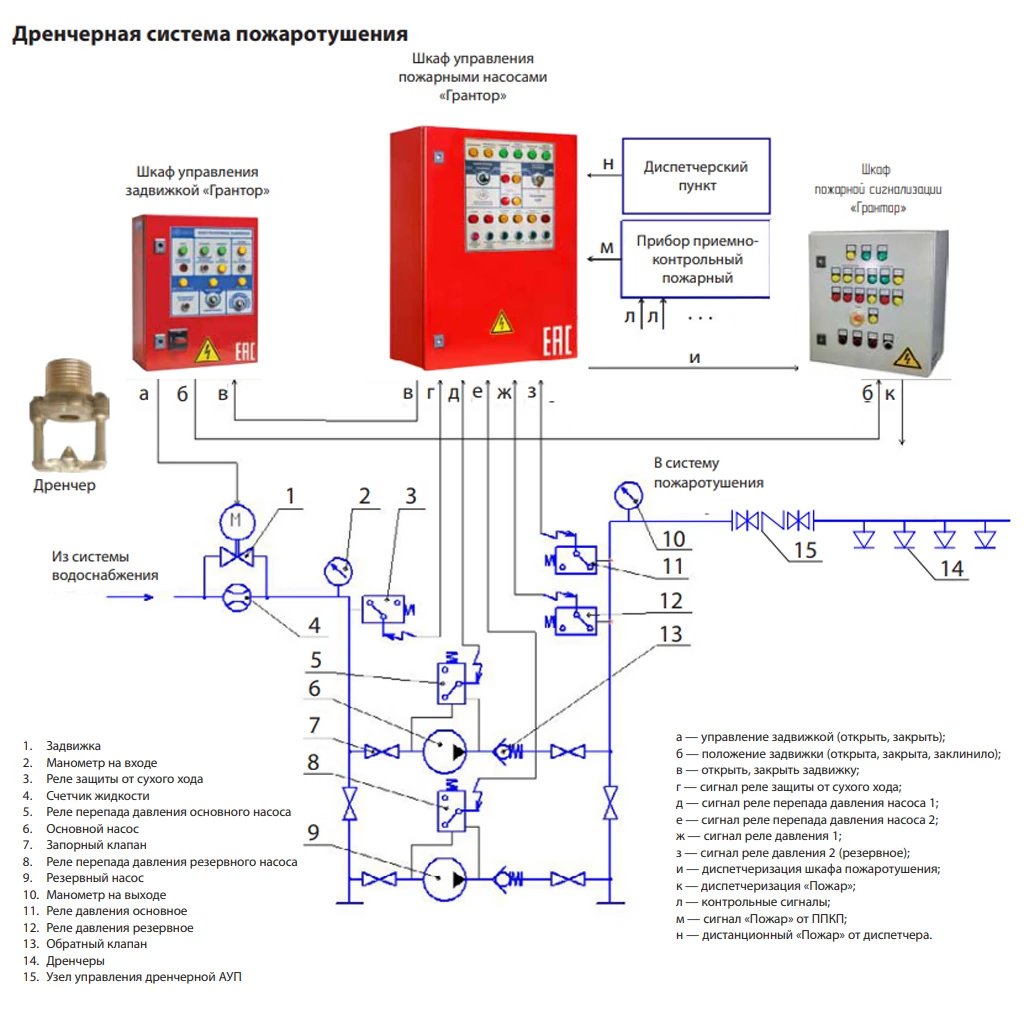

- Работа в совмещённых и дренчерных системах пожаротушения.
- Два режима работы: ручной и автоматический.
- Автоматический ввод резерва основного насоса.
- Световая индикация режимов работы, аварий и состояния питания.
- Защита от несанкционированного доступа к органам управления.
- Металлический корпус IP54 с навесным исполнением.
Преимущества
- Поддержание давления в системе за счёт насоса подпитки, что уменьшает количество пусков основных насосов.
- Надёжная работа при пожарных режимах за счёт автоматического ввода резерва.
- Удобное управление и информативная индикация на лицевой панели.
- Возможность диспетчеризации и управления задвижкой.
- Соответствие требованиям ГОСТ Р 53325-2012 и нормам пожарной безопасности.
Технические характеристики:
- Количество подключаемых насосов: 2 (1 рабочий + 1 резервный)
- Тип пуска: прямой (К)
- Питающее напряжение: 3×380 В, 50 Гц
- Мощность, кВт: 0,75 (в модификациях 0,75–55 кВт)
- Номинальный ток, А: 1,6–2,5 (в модификациях 1,6–100 А)
- Номинальный ток подпитки, А: 0,5–5 (в модификациях 0,5–25 А)
- Входные сигналы (внешние): Реле давления 1, Реле давления 2, Реле давления подпитки (при наличии), Реле защиты от сухого хода, Реле перепада давления основного насоса, Реле перепада давления резервного насоса, Сигнал «Пожар» от ППКП, Дистанционный сигнал «Пожар» от диспетчера
- Выходные сигналы (диспетчеризация и управление задвижкой): «Работа/Авария» каждого насоса, питание на каждом вводе, режим «Пожар», «Общая неисправность», режим «Блокировка/Автоматика отключена», управление задвижкой «Открыть/Закрыть»
- Индикация: «Основной ввод», «Работа основного ввода», «Резервный ввод», «Работа резервного ввода», «Блокировка», «Автоматика отключена», «Работа/Авария» каждого насоса, «Пожар», «Пуск», «Остановка», «Общая неисправность»
- Защиты: от короткого замыкания; от тепловой перегрузки; от пропадания, перекоса или неправильной последовательности фаз; от повышенного/пониженного напряжения; от ошибочного управления; от несанкционированного доступа
- Дополнительные модули: подключение дополнительных шкафов управления задвижкой
- Корпус: металл, навесное исполнение, окраска RAL3000
- Ввод кабелей: снизу (кабельные вводы или мембранные уплотнения)
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 800×600×300
- Вес, кг: 55
- Соответствие требованиям: ГОСТ Р 53325-2012
- Страна производства: Россия
- Гарантия: 1 год
Модификации шкафов управления Грантор (3 х 380 В), 2 насоса (рабочий/резервный), 1 насос подпитки, прямой пуск
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-003-54К-21П1 - 0,75 кВт / 1,6 - 2,5 А / 0,5 - 5 мм, 55 кг
- АЭП40-004-54К-21П1 - 1,5 кВт / 2,5 - 4 А / 0,5 - 5 мм, 55 кг
- АЭП40-006-54К-21П1 - 2,2 кВт / 4 - 6,3 А / 0,5 - 5 мм, 55 кг
- АЭП40-010-54К-21П1 - 4 кВт / 6,3 - 10 А / 0,5 - 5 мм, 55 кг
- АЭП40-016-54К-21П1 - 7,5 кВт / 10 - 16 А / 0,5 - 5 мм, 55 кг
- АЭП40-020-54К-21П1 - 9 кВт / 16 - 20 А / 0,5 - 5 мм, 55 кг
- АЭП40-025-54К-21П1 - 11 кВт / 20 - 25 А / 0,5 - 5 мм, 55 кг
- АЭП40-032-54К-21П1 - 15 кВт / 25 - 32 А / 0,5 - 5 мм, 55 кг
- АЭП40-032-54К-21П1 - 15 кВт / 25 - 32 А / 3 - 25 мм, 55 кг
- АЭП40-040-54К-21П1 - 18,5 кВт / 32 - 40 А / 0,5 - 5 мм, 75 кг
- АЭП40-040-54К-21П1 - 18,5 кВт / 32 - 40 А / 3 - 25 мм, 75 кг
- АЭП40-050-54К-21П1 - 22 кВт / 40 - 50 А / 0,5 - 5 мм, 75 кг
- АЭП40-050-54К-21П1 - 22 кВт / 40 - 50 А / 3 - 25 мм, 75 кг
- АЭП40-058-54К-21П1 - 30 кВт / 50 - 58 А / 0,5 - 5 мм, 85 кг
- АЭП40-058-54К-21П1 - 30 кВт / 50 - 58 А / 3 - 25 мм, 85 кг
- АЭП40-063-54К-21П1 - 30 кВт / 58 - 63 А / 0,5 - 5 мм, 85 кг
- АЭП40-063-54К-21П1 - 30 кВт / 58 - 63 А / 3 - 25 мм, 85 кг
- АЭП40-080-54К-21П1 - 37 кВт / 63 - 80 А / 0,5 - 5 мм, 85 кг
- АЭП40-080-54К-21П1 - 37 кВт / 63 - 80 А / 3 - 25 мм, 85 кг
- АЭП40-100-54К-21П1 - 55 кВт / 80 - 100 А / 0,5 - 5 мм, 110 кг
- АЭП40-100-54К-21П1 - 55 кВт / 80 - 100 А / 3 - 25 мм
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.75 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 800 |
Глубина, мм | 300 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 2.5 A |
Вес, кг | 55 |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
