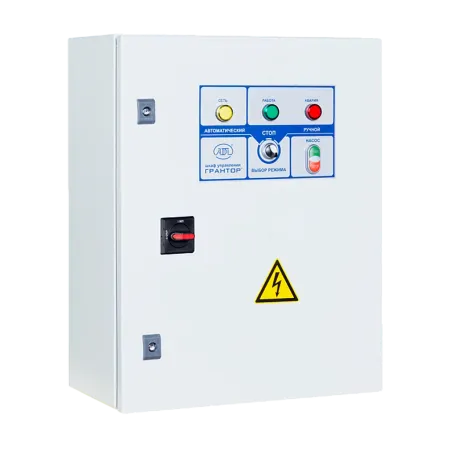

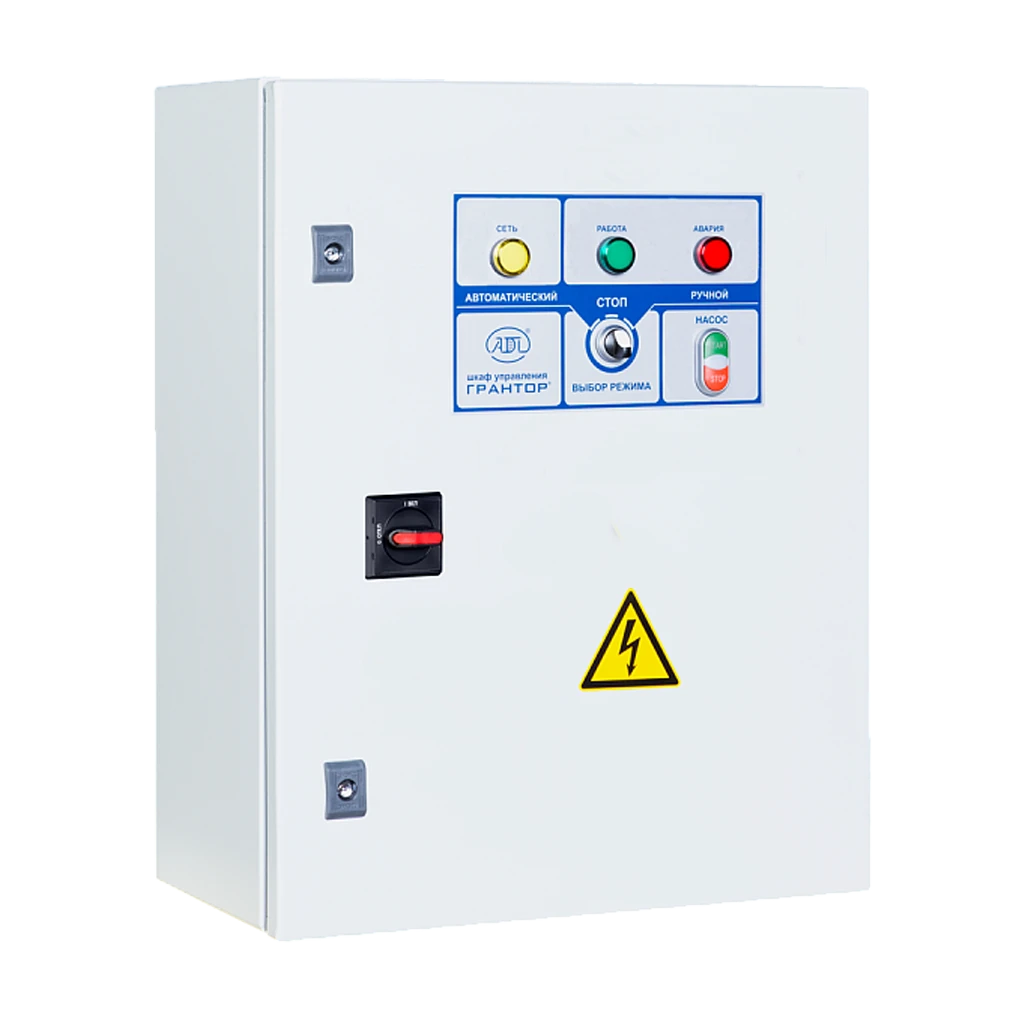

Шкаф управления Грантор АЭП40-001-54П-11А с релейным регулированием, 3х380, 1 насос, плавный пуск, 1 ввод питания (EA04A201908)
Шкаф управления Грантор АЭП40-001-54П-11А предназначен для управления и защиты одного асинхронного электродвигателя насосного агрегата в трёхфазной сети 3×380 В. Модель оснащена функцией плавного пуска, что снижает ударные токи при запуске и продлевает срок службы насоса и трубопроводной арматуры. Шкафы управления серии с плавным пуском комплектуются мягкими пускателями в зависимости от мощности электродвигателя. Модели до 75 кВт оснащаются устройствами плавного пуска SSA, свыше 75 кВт — мягкими пускателями ESR. В таких модификациях в маркировке шкафа после обозначения степени защиты IP добавляется буква «П», указывающая на наличие плавного пуска. При необходимости возможна комплектация мягкими пускателями Emotron TSA начиная от 7,5 кВт.
Релейная схема управления обеспечивает точное поддержание рабочих параметров системы и устойчивую работу оборудования в различных режимах эксплуатации.
Шкаф поддерживает два режима работы: «Ручной» и «Автоматический». В ручном режиме управление осуществляется с лицевой панели при помощи кнопок «Пуск» и «Стоп», при этом индикация отображает текущее состояние оборудования. В автоматическом режиме шкаф работает от сигналов внешних датчиков, управляя насосом согласно заданным параметрам. Конструкция включает аппаратную защиту двигателя и коммутационной аппаратуры, что исключает повреждения при аварийных ситуациях.
Модель АЭП40-001-54П-11А применяется в системах водоснабжения, водоподготовки, отопления, технологических процессах и других инженерных комплексах. Релейное регулирование допускает работу по сигналам от датчиков давления, расхода, уровня и других параметров. Корпус шкафа обеспечивает надежную защиту электрооборудования при эксплуатации в стандартных климатических условиях, а компактные габариты 500×400×200 мм позволяют устанавливать устройство в ограниченных технических помещениях.
Особенности
- Функция плавного пуска для снижения ударных токов и увеличения ресурса насосного оборудования.
- Релейное регулирование с поддержанием стабильно заданных параметров системы.
- Два режима работы: ручной и автоматический.
- Индикация состояния насоса и питания на лицевой панели.
- Совместимость с внешними датчиками давления и сухого хода.
- Аппаратная защита двигателя и контроль питающих фаз.
- Поддержка диспетчеризации по аварийному сигналу.
- Надежная работа в инженерных системах различного назначения.
Преимущества
- Плавный пуск снижает нагрузку на электродвигатель и трубопроводную систему.
- Удобное управление и наглядная индикация для оперативного обслуживания.
- Высокая надежность схемы за счет применения серийных релейных компонентов.
- Простота интеграции в существующие инженерные и технологические системы.
- Комплексная система защит предотвращает аварийные ситуации и продлевает срок службы оборудования.
- Надежная работа при перепадах напряжения и нештатных режимах сети.
- Подходит для широкого спектра задач: водоснабжение, отопление, технологические линии.
Недостатки
- Управление только одним насосом.
- Расширенные функции возможны только при применении дополнительных модулей (не входят в данную модификацию).
- Ограниченный диапазон мощности, характерный для младших моделей.
Технические характеристики:
- Питание: 3×380 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 1 (в модификациях до 6)
- Функция плавного пуска: мягкий пускатель SSA
- Мощность, кВт: 0,25 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» беспотенциальные контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода (при подключении соответствующего реле), от короткого замыкания, от тепловой перегрузки по току, от перегрева двигателя (при подключении термоконтактов), от пропадания, перекоса или неправильной последовательности подключения фаз (контроль фаз только для шкафов 3×380 В)
- Дополнительные модули: плавный пуск для каждого электродвигателя
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 500×400×200
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления Грантор (3 х 380 В), 1 насос, плавный пуск, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54П-11А - 0,25 кВт / 0,4 - 0,63 А / 500х400х200 мм
- АЭП40-001-54П-11А - 0,37 кВт / 0,63 - 1,0 А / 400х400х200 мм
- АЭП40-002-54П-11А - 0,55 кВт / 1,0 - 1,6 А / 500х400х200 мм
- АЭП40-003-54П-11А - 0,75 кВт / 1,6 - 2,5 А / 500х400х200 мм
- АЭП40-004-54П-11А - 1,5 кВт / 2,5 - 4 А / 500х400х200 мм
- АЭП40-006-54П-11А - 2,2 кВт / 4 - 6,3 А / 500х400х200 мм
- АЭП40-010-54П-11А - 4 кВт / 6,3 - 10 А / 500х400х200 мм
- АЭП40-016-54П-11А - 7,5 кВт / 10 - 16 А / 400х400х200 мм
- АЭП40-020-54П-11А - 9 кВт / 16 - 20 А / 700х500х250 мм
- АЭП40-025-54П-11А - 11 кВт / 20 - 25 А / 700х500х250 мм
- АЭП40-022-54П-11А - 11 кВт / 7 - 22 А / 700х500х250 мм
- АЭП40-030-54П-11А - 15 кВт / 20 - 30 А / 700х500х250 мм
- АЭП40-036-54П-11А - 18,5 кВт / 30 - 36 А / 700х500х250 мм
- АЭП40-042-54П-11А - 22 кВт / 36 - 42 А / 700х500х250 мм
- АЭП40-056-54П-11А - 30 кВт / 42 - 56 А / 700х500х250 мм
- АЭП40-070-54П-11А - 37 кВт / 56 - 70 А / 700х500х250 мм
- АЭП40-085-54П-11А - 45 кВт / 70 - 85 А / 700х500х250 мм
- АЭП40-100-54П-11А - 55 кВт / 85 - 100 А / 800х600х300 мм
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 500 |
Глубина, мм | 200 |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
