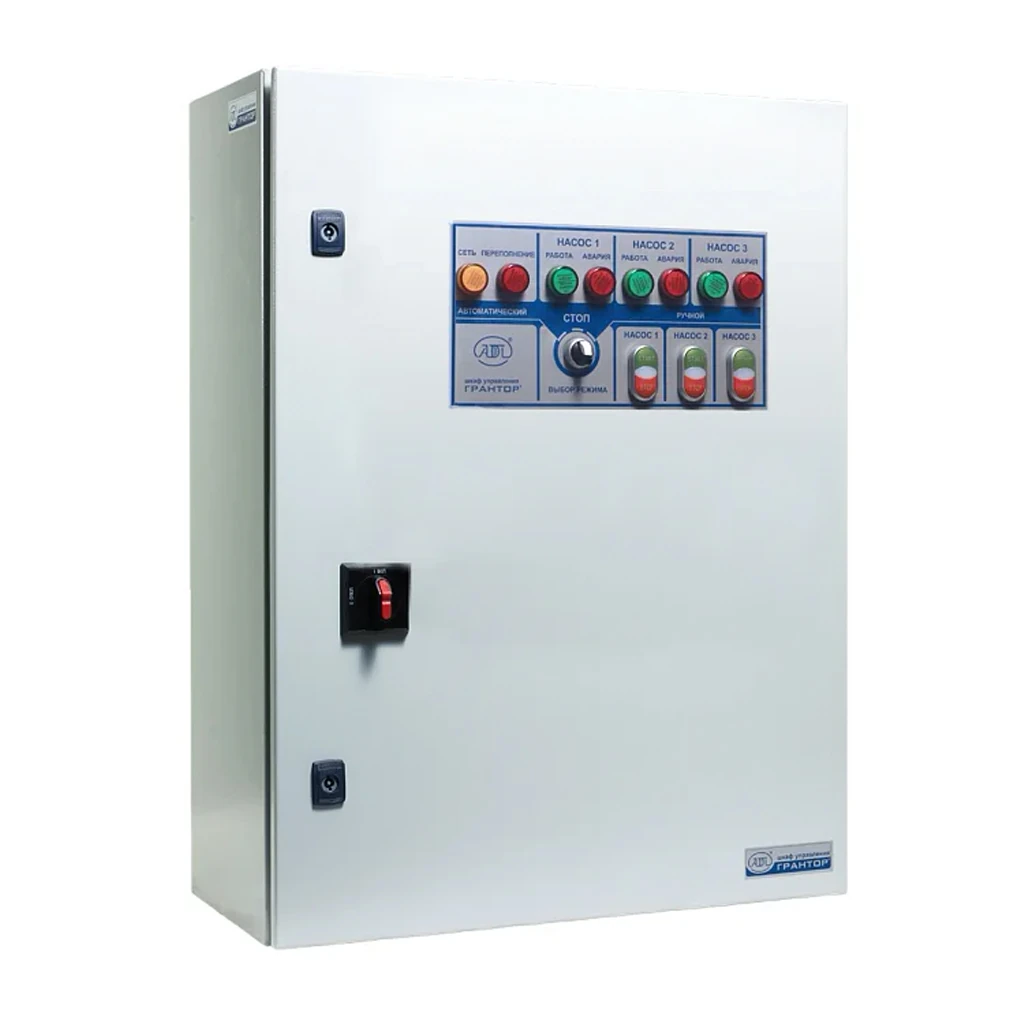

Шкаф управления по уровню Грантор АЭП40-001-54КП-33У для КНС (3х380) 3 насоса, плавный пуск Grancontrol 3V40, 1 ввод питания (EA08E201994)
Шкаф управления по уровню АЭП40-001-54КП-33У предназначен для автоматизации работы трех насосов в системах дренажной, ливневой и хозяйственно-бытовой канализации, на локальных КНС, в технологических приямках и инженерных объектах водоотведения. Управление насосами выполняется по сигналам поплавковых или электродных датчиков уровня, с реализацией режимов «Дренаж» и «Наполнение», аварийным включением резервного насоса при достижении критического уровня и поддержанием стабильной работы при интенсивных циклах.
Исполнение «КП» предусматривает использование плавного пуска электродвигателей. В модификации АЭП40-001-54КП-33У применяется мягкий пускатель Grancontrol 3V40 (для мощностей до 11 кВт), который снижает кратность пускового тока до 2–3 от номинального, уменьшает гидравлические удары, снижает механические нагрузки на насос и трубопровод, исключает перегрев обмоток и увеличивает срок службы оборудования. Данный тип пуска особенно эффективен в системах, где насосы работают с частыми циклами включения.
Трехнасосная схема позволяет назначать один или два рабочих насоса и один или два резерва, задавать алгоритм чередования, равномерно распределять ресурс, выполнять периодическую смену ролей и обеспечивать надежную работу даже при выходе одного насоса из строя. Все защитные функции реализованы аппаратно: контроль фаз, тепловая защита, защита от заклинивания, отслеживание перегрузок, работа датчика влажности масляной камеры (при наличии), контроль состояния внешних цепей и аварийных сигналов.
Шкафы АЭП40-…-54КП-33У используются на объектах, где требуется управление тремя насосами с плавным пуском: КНС, насосных станциях первого и второго подъёма, дренажных и ливневых станциях, производственных приямках, коллекторах, очистных сооружениях и объектах водоотведения. Аппаратная релейная логика обеспечивает стабильность и отсутствие необходимости в программировании.
Особенности
- Плавный пуск электродвигателей с использованием мягкого пускателя Grancontrol 3V40 (до 11 кВт)
- Управление тремя насосами с гибким назначением рабочих и резервных агрегатов
- Автоматическое чередование насосов и равномерное распределение ресурса
- Аварийное включение резервного насоса при достижении верхнего уровня
- Работа по уровням в режимах «Дренаж» и «Наполнение»
- Поддержка подключения поплавковых и электродных датчиков уровня
- Поддержка датчика влажности масляной камеры и термоконтактов двигателя
- Дискретная индикация «Работа», «Авария», «Переполнение»
- Релейная логика без применения контроллеров
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Снижение пусковых токов и механических нагрузок благодаря плавному пуску Grancontrol 3V40
- Увеличенный ресурс насосного оборудования за счёт мягкого разгона
- Повышенная стабильность работы при частых циклах включения
- Равномерное распределение износа между насосами
- Совместимость с широким спектром датчиков уровня и защит
- Возможность интеграции в АСУ и диспетчеризацию
- Не требуется программирование — релейная логика
Недостатки
- Стоимость выше по сравнению с шкафами прямого пуска без плавного разгона
- Отсутствие функции частотного регулирования
- Плавный пуск работает только в диапазоне мощностей до 11 кВт в исполнении Grancontrol 3V40
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 3
- Количество вводов питания: 1
- Мощность, кВт: 0,25 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Тип пуска: Плавный, на базе мягкого пускателя Grancontrol 3V40
- Тип управления: По уровню, режимы «Дренаж» и «Наполнение»
- Внешние подключения: 5 поплавков (6 электродов*); термоконтакты; датчик влажности; реле сухого хода
- Выходные сигналы: «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария»; «Переполнение»
- Защиты: От короткого замыкания; от тепловой перегрузки; от перегрева двигателя; от неправильной последовательности фаз; от пропадания фаз; от заклинивания; от попадания жидкости в масляную камеру
- Температура окружающей среды: 0…+40 °C
- Температура хранения и транспортировки: –25…+55 °C
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: Соответствие ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: ГОСТ Р 51317 (ЭМС); ГОСТ 14254-2015 (степень защиты)
- Корпус шкафа: Металл
- Габаритные размеры, мм (В×Ш×Г): 1000×600×300 (зависят от модификации)
- Способ монтажа: Вертикальный настенный
- Ввод кабелей: Нижний
- Гарантия: 1 год
- Страна производства: Россия

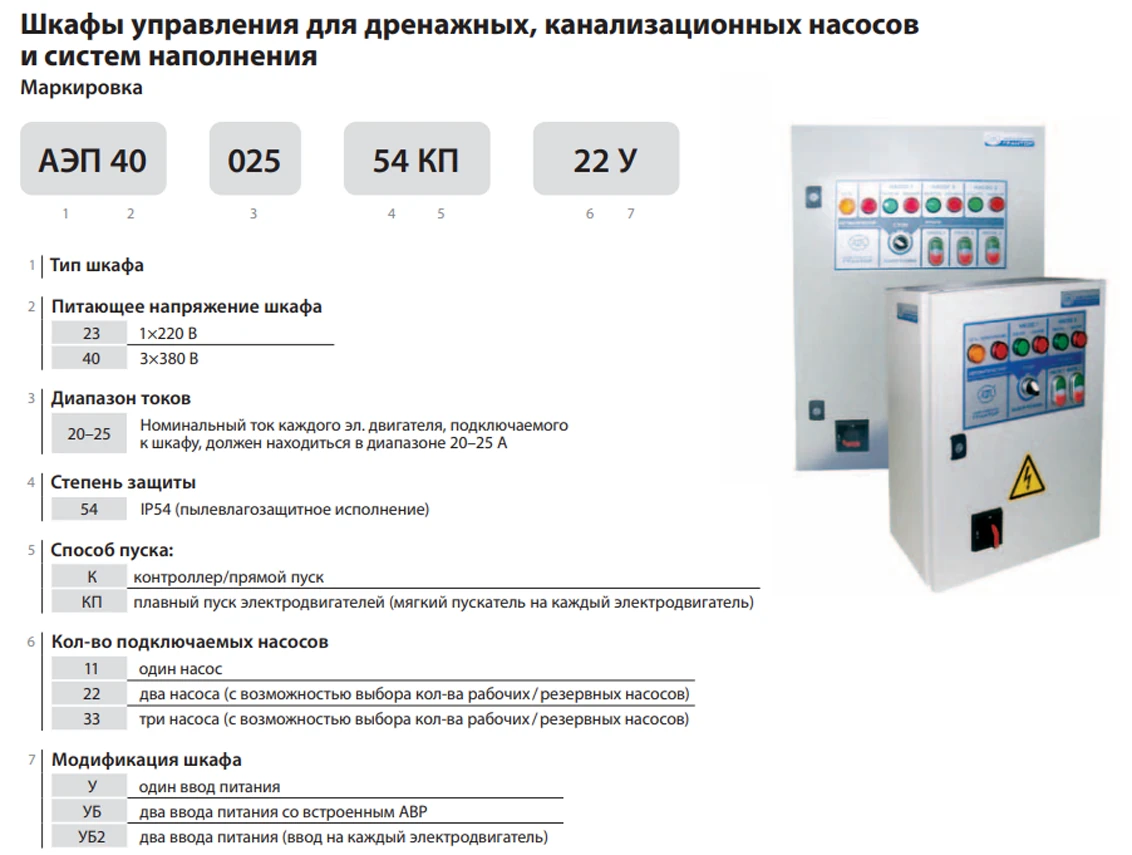

Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 3 насоса, плавный пуск Grancontrol 3V40, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54КП-33У - 0,25 кВт / 0,4 - 0,63 А / 1000х600х300 мм (EA08E201994)
- АЭП40-001-54КП-33У - 0,37 кВт / 0,63 - 1 А / 1000х600х300 мм (EA08E76264)
- АЭП40-002-54КП-33У - 0,55 кВт / 1 - 1,6 А / 1000х600х300 мм (EA08E76261)
- АЭП40-003-54КП-33У - 0,75 кВт / 1,6 - 2,5 А / 1000х600х300 мм (EA08E76258)
- АЭП40-004-54КП-33У - 1,5 кВт / 2,5 - 4 А / 1000х600х300 мм (EA08E76254)
- АЭП40-006-54КП-33У - 2,2 кВт / 4 - 6,3 А / 1000х600х300 мм (EA08E75608)
- АЭП40-010-54КП-33У - 4 кВт / 6,3 - 10 А / 1000х600х300 мм (EA08E75610)
- АЭП40-016-54КП-33У - 7,5 кВт / 10 - 16 А / 700х500х250 мм (EA08E76267)
- АЭП40-020-54КП-33У - 9 кВт / 16 - 20 А / 1000х600х300 мм (EA08E76270)
- АЭП40-025-54КП-33У - 11 кВт / 20 - 25 А / 1000х600х300 мм (EA08E76273)
- АЭП40-032-54КП-33У - 15 кВт / 25 - 32 А / 1000х600х300 мм (EA08E533603)
- АЭП40-037-54КП-33У - 18,5 кВт / 32 - 37 А / 1200х800х400 мм (EA08E533604)
- АЭП40-040-54КП-33У - 18,5 кВт / 37 - 40 А / 1200х800х400 мм (EA08E533608)
- АЭП40-045-54КП-33У - 22 кВт / 40 - 45 А / 1800х800х400 мм (EA08E533609)
- АЭП40-050-54КП-33У - 30 кВт / 45 - 50 А / 1800х800х400 мм (EA08E533610)
- АЭП40-055-54КП-33У - 30 кВт / 50 - 55 А / 1000х800х400 мм (EA08E533611)
- АЭП40-063-54КП-33У - 37 кВт / 55 - 63 А / 1000х800х400 мм (EA08E533612)
- АЭП40-070-54КП-33У - 37 кВт / 63 - 70 А / 1800х800х400 мм (EA08E533613)
- АЭП40-080-54КП-33У - 45 кВт / 70 - 80 А / 1000х800х400 мм (EA08E533614)
- АЭП40-085-54КП-33У - 45 кВт / 80 - 85 А / 1000х800х400 мм (EA08E533615)
- АЭП40-100-54КП-33У - 55 кВт / 85 - 100 А / 1000х800х400 мм (EA08E533616)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 600 |
Высота, мм | 1000 |
Глубина, мм | 300 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
