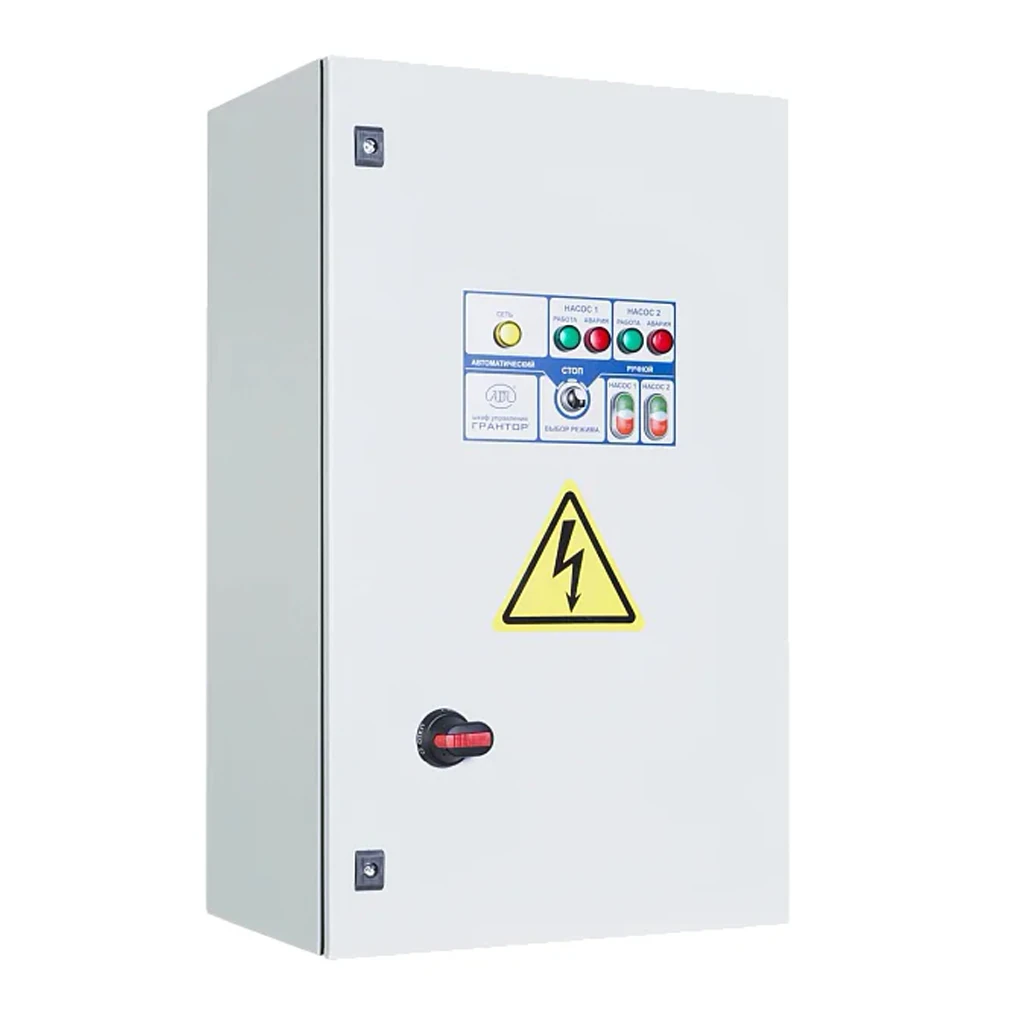

Шкаф управления Грантор АЭП40-001-54К-33А с релейным регулированием, 3х380, 3 насоса, прямой пуск, 1 ввод питания (EA04B90618)
Шкафы управления ГРАНТОР® серии с питанием 3×380 В, прямым пуском, тремя насосами и одним вводом питания используются для автоматизации насосных станций, где требуется надежное и последовательное включение нескольких электродвигателей. Данная серия предназначена для работы с тремя асинхронными электродвигателями одинакового типоразмера, обеспечивая релейное регулирование по сигналам внешних датчиков и стабильное поддержание параметров системы. Оборудование применяется в системах водоснабжения, водоподготовки, отопления, вентиляции, на объектах коммунального хозяйства, промышленности и в технологических процессах, где требуется распределённая нагрузка между тремя насосами.
Работа шкафов построена на принципе каскадного включения электродвигателей: пуск агрегатов осуществляется по сигналам реле давления, реле защиты от сухого хода или аналогового датчика 4–20 мА (для моделей на 3 насоса). Алгоритм каскада обеспечивает подключение второго и третьего насосов при повышенной потребности системы, а также автоматическое чередование агрегатов для равномерного распределения моторесурса. Прямой пуск позволяет быстро запускать электродвигатели, что оптимально для систем с требованием быстрого отклика. Защита от перегрузки, короткого замыкания и нарушений питающей сети встроена во все модификации серии.
Шкафы управления серии с тремя насосами оснащены металлическим корпусом IP54, обеспечивающим частичную защиту от пыли и брызг, падающих под любым углом, что позволяет использовать оборудование в технических помещениях и промышленных условиях. Модели линейки поддерживают два режима работы — «Ручной» и «Автоматический», световую индикацию состояния насосов и аварий, а также поддерживают подключение стандартных датчиков для корректного управления тремя насосами. Младшая модификация серии — АЭП40-001-54К-33А — сохраняет полный функционал релейного управления при минимальной мощности и компактных размерах.
Особенности
- Серия: шкафы управления ГРАНТОР® (3×380 В), 3 насоса, прямой пуск, один ввод питания.
- Работа по принципу каскадного включения электродвигателей.
- Поддержка трех насосов одинакового типоразмера.
- Релейное регулирование с подключением реле давления, реле сухого хода и датчика 4–20 мА.
- Прямой пуск электродвигателей для быстрого запуска насосной группы.
- Автоматическое чередование насосов для выравнивания моторесурса.
- Аппаратные защиты от КЗ, перегрузки, перегрева и нарушений питающей сети.
- Два режима работы — «Ручной» и «Автоматический».
- Световая индикация питания, работы и аварий каждого насоса.
- Корпус металлический, степень защиты IP54.
Преимущества
- Стабильная работа трех насосов с распределением нагрузки между агрегатами.
- Высокая надежность благодаря релейно-контакторной схеме.
- Простота обслуживания и доступность компонентов.
- Универсальность применения в коммунальных и промышленных системах.
- Контроль работы по сигналам стандартных датчиков.
- Эффективное поддержание давления, уровня или расхода.
- Увеличение ресурса насосов за счет чередования.
Недостатки
- Отсутствие поддержки автоматического ввода резерва (только один ввод питания).
- Не подходит для систем, требующих плавного пуска.
- Три насоса требуют более сложного обслуживания по сравнению с двухнасосными схемами.
Технические характеристики:
- Питание: 3×380 В ± 10 %, 50 Гц
- Количество подключаемых насосов: 3
- Количество вводов питания: 1
- Мощность, кВт: 0,25 (в модификациях до 45 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Время переключения насосов (регулируется): 8 ч (диапазон 0–9999 ч)
- Способ пуска: прямой пуск
- Режимы работы: «Ручной / Автоматический»
- Подключаемые датчики: реле давления, реле защиты от сухого хода, аналоговый датчик 4–20 мА
- Выходные сигналы (диспетчеризация): *«Авария» каждого насоса («сухие» контакты)
- Индикация: «Сеть», «Работа / Авария» каждого насоса
- Защиты: от сухого хода, КЗ, тепловой перегрузки, перегрева двигателя, пропадания, перекоса и неправильной последовательности фаз
- Температура окружающей среды: 0…+40 °C (средняя, не более +35 °C)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4
- Степень защиты: IP54
- Габаритные размеры, мм (В×Ш×Г): 700×500×250 (размеры изменяются в зависимости от модификации)
- Гарантия: 1 год
- Страна производства: Россия

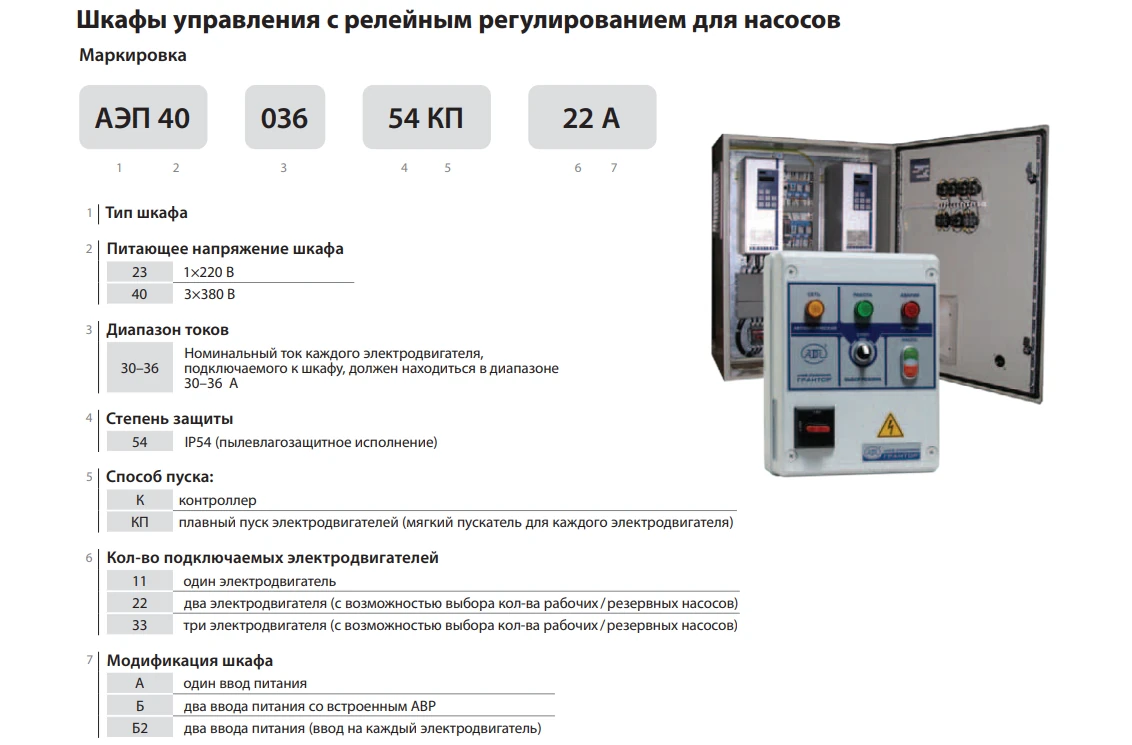

Модификации шкафов управления Грантор (3 х 380 В), 3 насоса, прямой пуск, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-33А - 0,25 кВт / 0,4 - 0,63 А / 700х500х250 мм (EA04B90618)
- АЭП40-001-54К-33А - 0,37 кВт / 0,63 - 1 А / 700х500х250 мм (EA04B85952)
- АЭП40-002-54К-33А - 0,55 кВт / 1 - 1,6 А / 700х500х250 мм (EA04B78510)
- АЭП40-003-54К-33А - 0,75 кВт / 1,6 - 2,5 А / 700х500х250 мм (EA04B78509)
- АЭП40-004-54К-33А - 1,5 кВт / 2,5 - 4 А / 700х500х250 мм (EA04B78508)
- АЭП40-006-54К-33А - 2,2 кВт / 4 - 6,3 А / 700х500х250 мм (EA04B78507)
- АЭП40-010-54К-33А - 4 кВт / 6,3 - 10 А / 700х500х250 мм (EA04B78506)
- АЭП40-016-54К-33А - 7,5 кВт / 10 - 16 А / 700х500х250 мм (EA04B77682)
- АЭП40-020-54К-33А - 9 кВт / 16 - 20 А / 700х500х250 мм (EA04B79428)
- АЭП40-025-54К-33А - 11 кВт / 20 - 25 А / 700х500х250 мм (EA04B79429)
- АЭП40-032-54К-33А - 15 кВт / 25 - 32 А / 700х500х250 мм (EA04B344292)
- АЭП40-040-54К-33А - 18,5 кВт / 32 - 40 А / 800х600х300 мм (EA04B344326)
- АЭП40-050-54К-33А - 22 кВт / 40 - 50 А / 800х600х300 мм (EA04B82465)
- АЭП40-058-54К-33А - 30 кВт / 50 - 58 А / 1000х600х300 мм (EA04B344328)
- АЭП40-063-54К-33А - 30 кВт / 58 - 63 А / 1000х600х300 мм (EA04B344330)
- АЭП40-080-54К-33А - 37 кВт / 63 - 80 А / 1000х600х300 мм (EA04B344332)
- АЭП40-100-54К-33А - 45 кВт / 80 - 100 А / 1200х800х400 мм (EA04B344334)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 700 |
Глубина, мм | 250 |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от 0°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Сертификаты | ГОСТ Р 53325-2012 |
Гарантия | 1 год |
Страна производства | Россия |
