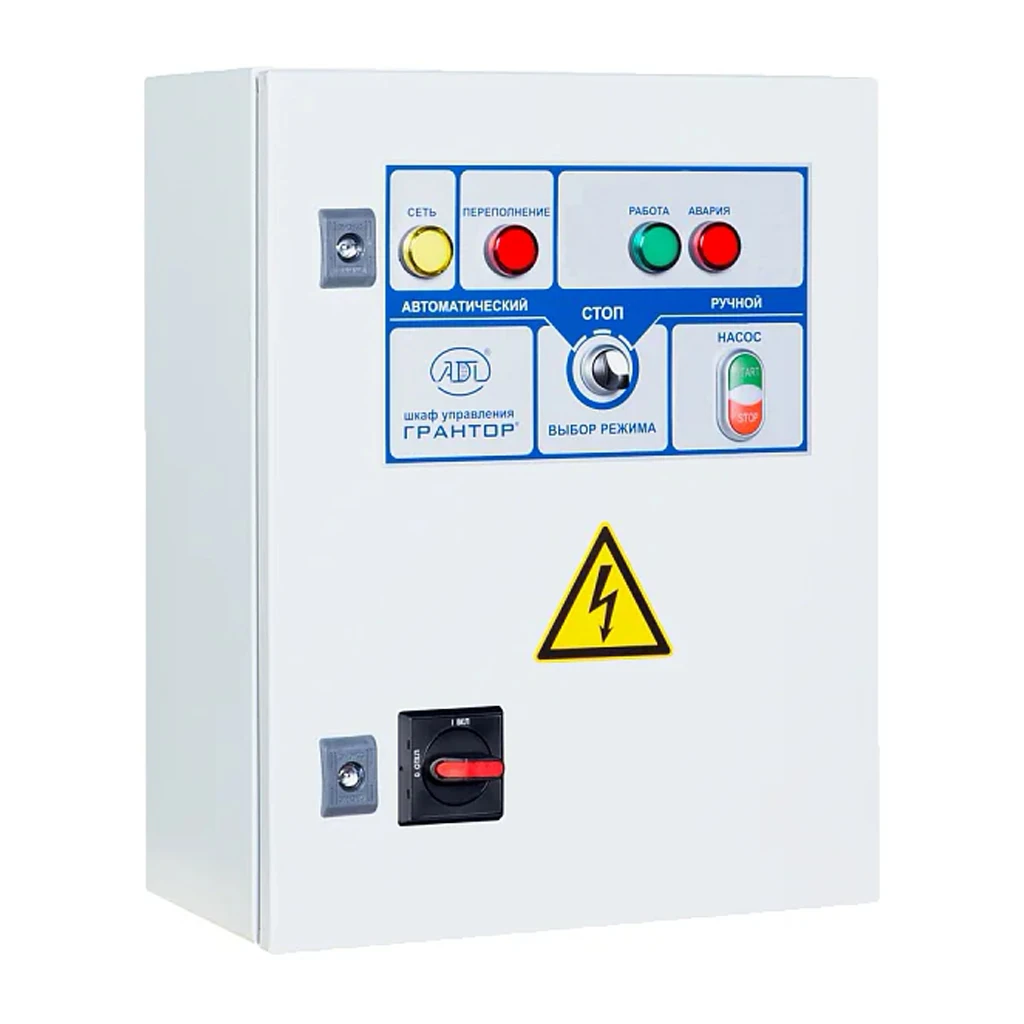

Шкаф управления по уровню Грантор АЭП40-001-54К-22У для КНС (3х380) 2 насоса, прямой пуск, 1 ввод питания (EA08B201915)
Шкаф управления по уровню Грантор АЭП40-001-54К-22У предназначен для автоматизации работы двух насосов в системах канализации, дренажа, ливневых и технических вод, где требуется управление по уровням с применением поплавковых или электродных датчиков. Шкаф работает от трёхфазной сети 3×380 В, поддерживает подключение двух асинхронных двигателей с короткозамкнутым ротором и обеспечивает их прямой пуск с полной аппаратной защитой. Линейка АЭП40-…-54К-22У рассчитана на насосы мощностью от 0,25 до 55 кВт, с номинальными токами от 0,4 до 100 А, что позволяет применять оборудование на объектах различного масштаба — от локальных КНС до промышленных станций перекачки.
Управление насосами выполняется в режимах «Дренаж» и «Наполнение» в зависимости от текущего уровня жидкости. Шкаф реализует автоматическое чередование насосов, аварийное включение второго насоса при достижении верхнего уровня, а также работу по резервированию при отказе основного агрегата. Аппаратная схема обеспечивает защиту от коротких замыканий, перегрузки, перегрева, неверного чередования фаз и заклинивания. Шкаф формирует выходные сигналы «Работа», «Авария», «Переполнение» для диспетчеризации, а режимы «Ручной» и «Автоматический» позволяют обслуживать насосные установки без изменения схем и программ.
Оборудование применяется в КНС жилых и коммерческих зданий, на станциях I и II подъёма, в системах ливневой канализации, дренажных приямках, очистных сооружениях, технологических насосных и в других инженерных объектах, где важно надёжное регулирование уровня. Шкафы АЭП40-…-54К-22У работают в круглосуточном режиме, устойчивы к помехам и сетевым отклонениям, не требуют программирования и обеспечивают полный набор аппаратных защит и функций контроля.
Особенности
- Управление двумя насосами 3×380 В с прямым пуском и автоматическим чередованием работы
- Поддержка режимов «Дренаж» и «Наполнение» с переключением по сигналам уровня
- Автоматическое аварийное включение второго насоса при достижении верхнего уровня
- Защита от неправильного чередования фаз, пропадания фаз и перекоса фаз
- Поддержка подключения поплавков или электродных датчиков уровня
- Возможность подключения термоконтактов двигателя и датчика влажности масла
- Сигнализация режимов «Сеть», «Работа», «Авария», «Переполнение»
- Формирование выходных дискретных сигналов для систем диспетчеризации
- Полностью аппаратная логика управления без ПЛК и без необходимости настройки ПО
Шкаф управления обеспечивает:
- Комплексную защиту питающих цепей и электродвигателей
- Выбор режимов управления: автоматический или ручной
- Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, аналоговому датчику, по сигналам от реле давления и реле защиты от "сухого" хода или по иным внешним сигналам управления
- Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии
- Автоматическое отключение электродвигателей при коротком замыкании или срабатывании реле перегрузки
- Автоматическое взаимное резервирование электродвигателей
- Возможность выбора количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа
- Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса
- Пробный пуск каждого насоса при простое для защиты от заклинивания
- Защиту корпуса IP65
Преимущества
- Надёжная работа в тяжёлых режимах за счёт аппаратной релейной схемы
- Широкий диапазон поддерживаемых мощностей и токов насосов
- Полная совместимость с любыми поплавковыми и электродными датчиками уровня
- Простое обслуживание без использования программируемых контроллеров
- Интеграция в системы диспетчеризации за счёт набора дискретных выходов
- Высокая устойчивость к электромагнитным помехам и скачкам напряжения
Недостатки
- Отсутствие частотного регулирования скорости насосов
- Прямой пуск создаёт повышенные пусковые токи
- Один ввод питания без резервирования
Технические характеристики:
- Питание: 3×380 В, 50 Гц
- Количество подключаемых насосов: 2
- Мощность, кВт: 0,25 (в модификациях до 55 кВт) на каждый двигатель
- Номинальный ток, А: 0,4–0,63 (в модификациях до 100 А)
- Внешние подключения: 3 поплавка (4 электрода*) для шкафа управления на 1 насос; 4 поплавка (5 электродов*) — на 2 насоса; 5 поплавков (6 электродов*) — на 3 насоса; термоконтакты; датчик влажности; реле сухого хода (в режиме «Наполнение»)
- Выходные сигналы (диспетчеризация): «Авария» каждого насоса; «Переполнение»
- Индикация: «Сеть»; «Работа» каждого насоса; «Авария» каждого насоса; «Переполнение»; «Ввод 1», «Ввод 2» (для модификаций с двумя вводами)
- Защиты: от короткого замыкания; от тепловой перегрузки по току; от перегрева двигателя (при наличии термоконтактов); от пропадания, перекоса или неправильной последовательности фаз; от попадания жидкости в масляную камеру (при наличии датчика влажности); от заклинивания насоса
- Температура окружающей среды: 0…+40 °C (средняя не более +35 °C)
- Температура хранения и транспортировки: –25…+55 °C (влажность до 90 %)
- Относительная влажность: 20–90 % (без конденсата)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Степень защиты: IP54
- Сертификация: соответствует требованиям ТР ЕАЭС 004/2011 и ТР ЕАЭС 020/2011
- Нормативные документы: изготовлено по ГОСТ Р 51317 (нормы ЭМС); степень защиты по ГОСТ 14254-2015
- Корпус шкафа: металл
- Габаритные размеры, мм (В×Ш×Г): 400×400×200 (размеры изменяются, в зависимости от модификации)
- Вес, кг: 5
- Способ монтажа: вертикальный настенный
- Ввод кабелей: нижний
- Гарантия: 1 год
- Страна производства: Россия
Модификации шкафов управления для дренажных, канализационных насосов и систем наполнения (3 х 380 В), 2 насоса, прямой пуск, 1 ввод питания
* Цены на различные модификации шкафов уточняйте у менеджера.- АЭП40-001-54К-22У - 0,25 кВт / 0,4 - 0,63 А / 400х400х200 мм (EA08B201915)
- АЭП40-001-54К-22У - 0,37 кВт / 0,63 - 1,0 А / 400х400х200 мм (EA08B74692)
- АЭП40-002-54К-22У - 0,55 кВт / 1,0 - 1,6 А / 410х400х200 мм (EA08B73236)
- АЭП40-003-54К-22У - 0,75 кВт / 1,6 - 2,5 А / 400х400х200 мм (EA08B73235)
- АЭП40-004-54К-22У - 1,5 кВт / 2,5 - 4 А / 400х400х200 мм (EA08B73233)
- АЭП40-006-54К-22У - 2,2 кВт / 4 - 6,3 А / 410х400х200 мм (EA08B73196)
- АЭП40-010-54К-22У - 4 кВт / 6,3 - 10 А / 500х400х200 мм (EA08B73171)
- АЭП40-016-54К-22У - 7,5 кВт / 10 - 16 А / 500х400х200 мм (EA08B73734)
- АЭП40-020-54К-22У - 9 кВт / 16 - 20 А / 500х400х200 мм (EA08B74683)
- АЭП40-025-54К-22У - 11 кВт / 20 - 25 А / 500х400х200 мм (EA08B74684)
- АЭП40-032-54К-22У - 15 кВт / 25 - 32 А / 700х500х250 мм (EA08B344455)
- АЭП40-040-54К-22У - 18,5 кВт / 32 - 40 А / 700х500х250 мм (EA08B108627)
- АЭП40-050-54К-22У - 22 кВт / 40 - 50 А / 800х600х300 мм (EA08B74688)
- АЭП40-058-54К-22У - 30 кВт / 50 - 58 А / 800х600х300 мм (EA08B344461)
- АЭП40-063-54К-22У - 30 кВт / 58 - 63 А / 1000х600х300 мм (EA08B344462)
- АЭП40-080-54К-22У - 37 кВт / 63 - 80 А / 1000х600х300 мм (EA08B344469)
- АЭП40-100-54К-22У - 55 кВт / 80 - 100 А / 1000х600х300 мм (EA08B78838)
Бренд | Грантор |
Исполнение | Для помещений |
Мощность управляемого двигателя, кВт | 0.25 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 400 |
Глубина, мм | 200 |
Материал | Металл |
Индикация | Световая |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 0.6 А |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | 20% - 90% без конденсации |
Класс защиты (IP) | IP54 |
Гарантия | 1 год |
Страна производства | Россия |
