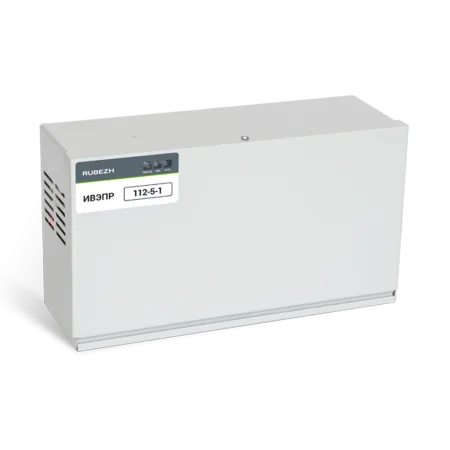

Источник питания ИВЭПР 112-5-1 исп.K2-ВО резервированный в Новосибирске

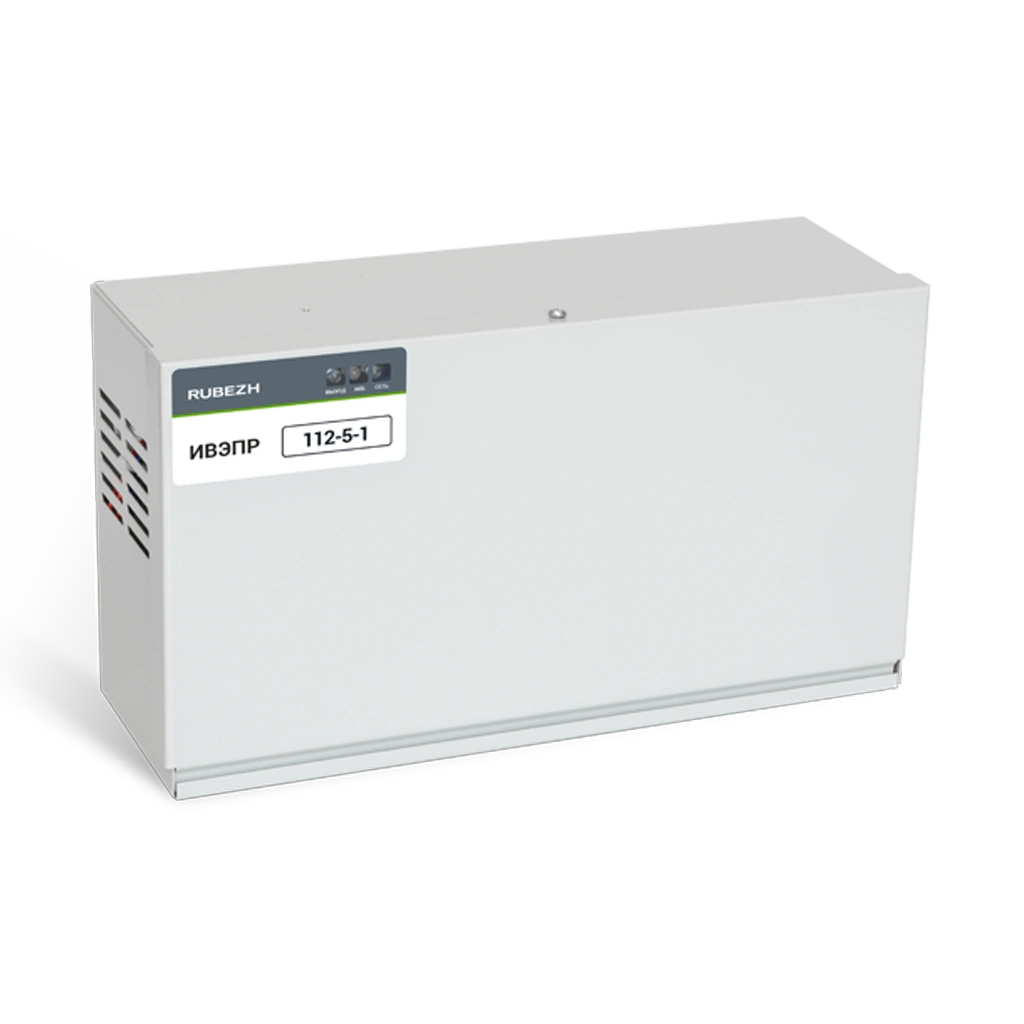

ИВЭПР 112-5-1 исп. К2-ВО — мощный резервированный источник вторичного электропитания на 12 В, предназначенный для бесперебойного питания систем охранно-пожарной сигнализации, оповещения и иных низковольтных устройств. Прибор обеспечивает нагрузку до 5 А, автоматически переключаясь с сети на аккумуляторы при пропадании питания и обратно при его восстановлении. Конструкция ориентирована на долговременную эксплуатацию в круглосуточном режиме, а применённая импульсная схема гарантирует высокий КПД, низкое тепловыделение и экономичный расход энергии.

Исполнение ВО означает, что данный источник включён в Список технических средств безопасности и рекомендован для применения в подразделениях вневедомственной охраны войск национальной гвардии РФ.

Резервирование осуществляется от одной или двух герметичных свинцово-кислотных АКБ 12 В ёмкостью 7 А·ч или 12 А·ч, устанавливаемых внутри корпуса. Также возможно подключение внешних боксов БР12 через клеммы «+Р/−Р» для увеличения времени автономной работы. Источник поддерживает электронную защиту от короткого замыкания, перегрузки, глубокого разряда АКБ и переполюсовки. Встроенная термозащита при перегреве отключает нагрузку, автоматически восстанавливая работу после остывания. Индикация «СЕТЬ», «ВЫХОД» и «АКБ» позволяет контролировать состояние системы, а выходные транзисторные сигналы «С/А/Р» дают возможность интеграции с приборами сигнализации.

Аккумуляторные батареи не входят в комплект поставки и приобретаются отдельно.

Модель ИВЭПР 112-5-1 исп. К2-ВО рассчитана на эксплуатацию при температуре от −25 °С до +50 °С и влажности до 93 % без конденсата. Наработка до отказа составляет не менее 40 000 ч, средний срок службы — 10 лет. Благодаря высокому уровню защиты и совместимости с современными системами безопасности источник рекомендован к применению в ответственных объектах. Гарантия производителя — 5 лет.

Особенности

• Автоматический переход питание «сеть ⇄ АКБ» для нагрузки до 5 А.
• Возможность установки 2 АКБ (7 А·ч или 12 А·ч) внутри корпуса.
• Поддержка внешних боксов БР12 для увеличения времени автономной работы.
• Независимые схемы контроля и заряда каждой АКБ.
• Электронная защита от короткого замыкания с автоперезапуском.
• Защита АКБ от глубокого разряда и переполюсовки.
• Термозащита при превышении +80 °С с автоматическим восстановлением.
• Индикация режимов: сеть, выход, состояние АКБ.
• Выходные сигналы неисправности «С/А/Р» (открытый коллектор).

Преимущества

• Высокий коэффициент полезного действия импульсной схемы.
• Минимальное тепловыделение и продление срока службы АКБ.
• Низкий уровень высокочастотных помех благодаря оптимальной топологии.
• Широкий диапазон входного напряжения (130–265 В).
• Простая интеграция в системы безопасности через сигналы «С/А/Р» и шлейф «Вскрытие».
• Повышенная надежность и длительный срок службы.

Информативность

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

• при наличии сети 230 В - светится зеленым светом;
• при отсутствии сети 230 В - не светится.

Индикатор АКБ:

• при наличии исправной и заряженной АКБ - светится зелёным цветом;
• при разряде АКБ и оставшемся времени работы от АКБ менее 5% – светится оранжевым цветом;
• при неправильном подключении (переполюсовке) или отсутствии АКБ - светится красным цветом.

Индикатор ВЫХОД:

• при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
• при отсутствии выходного напряжения – не светится.

В источнике предусмотрено 4 информационных выхода «Неисправность» для передачи информации во внешние цепи. В источниках, выпускаемых с ноября 2015 г., сигналы реализованы в виде транзисторов с открытым коллектором *). При установленных резисторах сопротивлением не менее 1 кОм между клеммой «+12 В» и клеммами соответственно «С», «А», «Р» состояние логической «1» (напряжение не менее 10,5 В) соответствует:

• «Сеть» («С») - отсутствие сети;
• «АКБ» («А») - отсутствие двух АКБ;
• «Разряд» («Р») - разряду АКБ до уровня 11,1 В, что соответствует 5% от полного заряда.

В случае нормальной работы на выходах «С», «А», и «Р» устанавливается уровень логического нуля (напряжение не более 0,5 В).

Сигнал «ВСКРЫТИЕ» типа «сухой контакт». При закрытой крышке источника питания нажимается рычаг концевого выключателя, клеммы «4» и «5» замкнуты, а «4» и «6» разомкнуты. При открытой крышке клеммы «4» и «5» разомкнуты, а «4» и «6» замкнуты.

Технические характеристики:

• Электропитание источника осуществляется от сети переменного тока: 130 – 265 В (47 – 63) Гц
• Максимальная мощность, потребляемая от сети переменного тока: не более 120 Вт
• Выходное напряжение при работе от сети в диапазоне токов нагрузки (0 – 5) А:
  - при работе от сети (13,4 – 13,8) В
  - при работе от АКБ (10,8 – 13,5) В
• Пульсации выходного напряжения в режиме работы от сети: не более 100 мВ от пика до пика
• Ток нагрузки (без учета тока заряда АКБ): 0 – 5 А.
• Источник обеспечивает электронную защиту выхода от короткого замыкания.
• Собственное потребление источника от АКБ в резервном режиме: не более 40 мА
• Потребление источника в режиме защиты АКБ от глубокого разряда: не более 6 мА
• Ток заряда каждой АКБ при работе от сети при напряжении АКБ (12,6 ± 0,1) В: не более 1,2 А.
• Время технической готовности источника к работе после подключения к сети: не более 10 с.
• Количество и емкость АКБ : 2 х 7 А·ч или 2 х 12 А·ч
• Габаритные размеры устанавливаемых АКБ (В × Ш × Г): 102 × 153 × 100

• При работе в резервном режиме источник обеспечивает защиту установленных АКБ от глубокого разряда. Напряжение отключения нагрузки от АКБ составляет: 10,1 – 10,7 В.
• Источник устойчив к переполюсовке при подключении АКБ и замыканию клемм подключения АКБ.
• Источник обеспечивает формирование выходных сигналов о неисправности с помощью транзисторов с открытым коллектором («Сеть», «АКБ», «Разряд»), логические уровни при R ≥ 1 кОм к «+12 В».
• Выходные сигналы о неисправности рассчитаны на ток до 50 мА и напряжение до +30 В.
• Выход источника гальванически изолирован от корпуса.
• Максимальное сечение подключаемых проводов в клеммник «~230 В»: 2,5 мм².
• Максимальное сечение подключаемых проводов в остальные клеммники: 1,5 мм².
• Сигнал «Вскрытие» при открытии крышки: изменение состояния на клеммах «4», «5» и «6» (НЗ/НО в зависимости от положения концевика).

• Габаритные размеры (В × Ш × Г), мм, не более: 184 × 324 × 111
• Масса источника без АКБ, кг, не более: 2,3
• Диапазон рабочих температур окружающей среды: от минус 25 °C до плюс 50 °C
• Относительная влажность: до 93 % без конденсации.
• Степень защиты оболочкой – IP20 по ГОСТ 14254-2015.
• Наработка до отказа – не менее 40 000 ч.
• Вероятность безотказной работы за 1000 ч – не менее 0,98.
• Средний срок службы – 10 лет.
