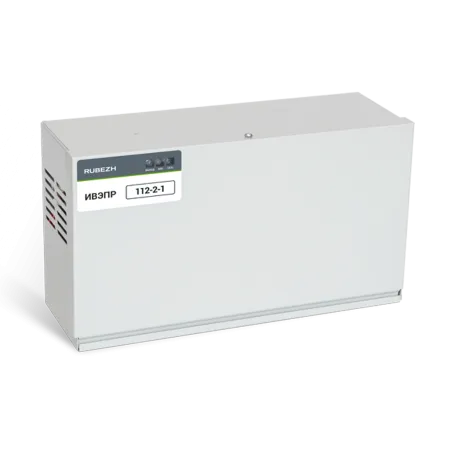

Источник питания ИВЭПР 112-2-2 исп.К2-ВО резервированный в Новосибирске

ИВЭПР 112-2-2 исп. К2-ВО — современный импульсный источник вторичного электропитания 12 В, предназначенный для надежного резервирования систем охранно-пожарной сигнализации, оповещения и другой низковольтной автоматики. Резервирование осуществляется от одной или двух аккумуляторных батарей, что обеспечивает непрерывность питания даже при отключении сети. Заявленные параметры сохраняются в расширенном температурном диапазоне от −25 ºС до +50 ºС и при сетевом напряжении от 130 до 265 В, что делает прибор устойчивым к внешним условиям эксплуатации.

Исполнение ВО означает, что данный источник включён в Список технических средств безопасности и рекомендован для применения в подразделениях вневедомственной охраны войск национальной гвардии РФ.

Важной особенностью исполнения К2-ВО является раздельная дистанционная сигнализация в виде четырех электромагнитных реле: наличия напряжения сети 230 В, наличия исправной АКБ, предварительного разряда АКБ (85 %), вскрытия корпуса. Такое решение облегчает интеграцию с пультами контроля и позволяет строить системы мониторинга без дополнительных преобразователей.

В схеме используется электронный ключ, обеспечивающий тестирование состояния АКБ и управление зарядом. Зарядный ток уменьшается по мере восстановления емкости и в дальнейшем поддерживается на уровне компенсации саморазряда, исключая перезаряд. Импульсная архитектура обеспечивает высокий КПД, минимизирует нагрев и энергопотери, продлевая срок службы батарей. Конструкция предусматривает защиту от переполюсовки, глубокого разряда, КЗ, перегрева и бросков сетевого напряжения. Внутри корпуса можно установить до двух герметичных свинцово-кислотных АКБ ёмкостью 7 А·ч или 12 А·ч, а выход гальванически изолирован от корпуса для повышения безопасности.

Аккумуляторные батареи не входят в комплект поставки и приобретаются отдельно.

Особенности

• Резервирование от одной или двух АКБ 12 В (7 или 12 А·ч).
• Раздельная сигнализация на четырёх электромагнитных реле: сеть, АКБ, разряд, вскрытие корпуса.
• Включён в перечень технических средств, рекомендованных для подразделений вневедомственной охраны Росгвардии.
• Автоматический переход на АКБ при падении напряжения ниже нормы и возврат на сеть при восстановлении.
• Электронная защита от КЗ, перегрузки, глубокого разряда и переполюсовки.
• Термозащита с автоперезапуском после охлаждения.
• Встроенный варистор для защиты от скачков напряжения.
• Гальваническая изоляция выхода от корпуса.

Преимущества

• Интеллектуальный алгоритм заряда АКБ с компенсацией саморазряда, исключающий перезаряд.
• Высокий КПД импульсной схемы и минимальное тепловыделение.
• Низкий уровень высокочастотных помех благодаря оптимальной топологии платы.
• Широкий диапазон питающего напряжения (130–265 В) и температур (−25…+50 ºС).
• Сертификаты соответствия ГО

Информативность

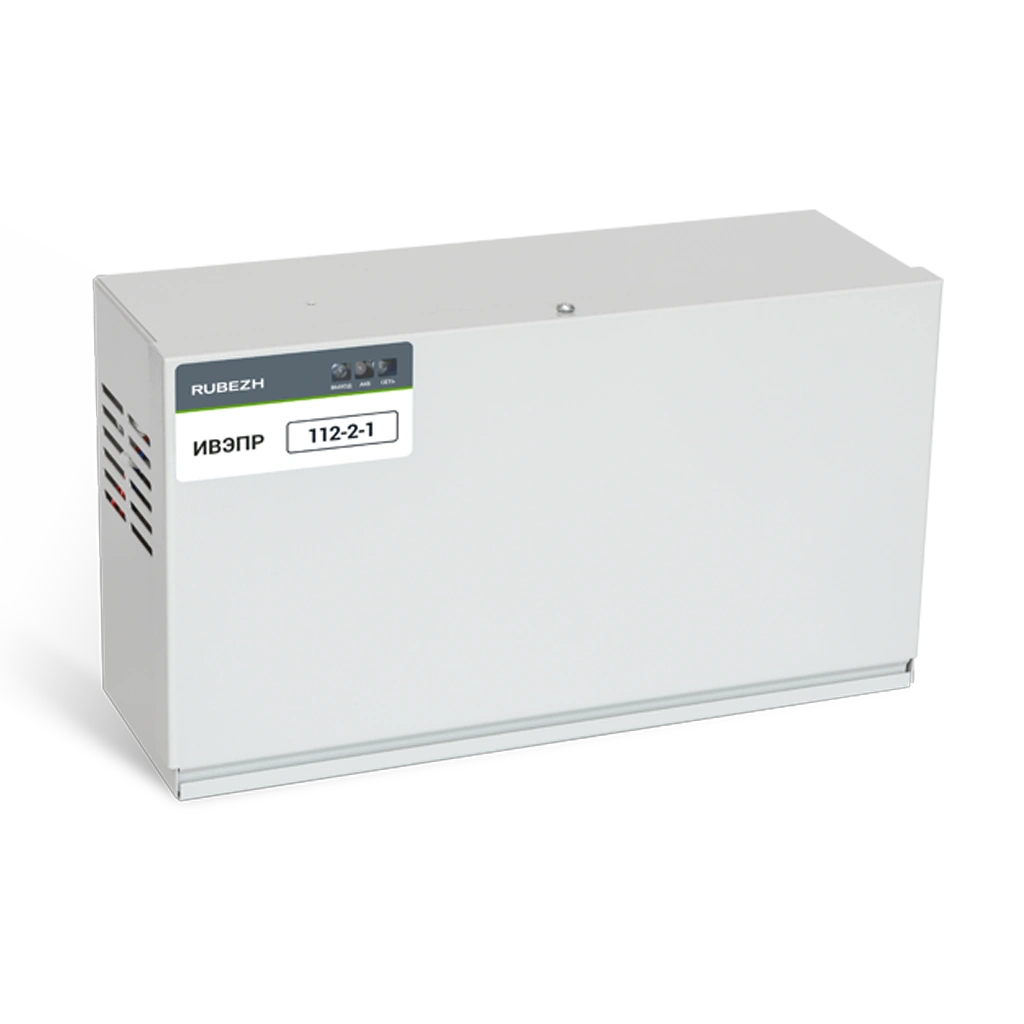

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

• при наличии сети 230 В - светится зеленым светом;
• при отсутствии сети 230 В - не светится.

Индикатор АКБ:

• при наличии исправной и заряженной АКБ - светится зелёным цветом;
• при разряде АКБ и оставшемся времени работы от АКБ менее 5% – светится оранжевым цветом;
• при неправильном подключении (переполюсовке) или отсутствии АКБ - светится красным цветом.

Индикатор ВЫХОД:

• при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
• при отсутствии выходного напряжения – не светится.

В источнике предусмотрено 4 информационных выхода «Неисправность» для передачи информации во внешние цепи. В источниках, выпускаемых с ноября 2015 г., сигналы реализованы в виде транзисторов с открытым коллектором *). При установленных резисторах сопротивлением не менее 1 кОм между клеммой «+12 В» и клеммами соответственно «С», «А», «Р» состояние логической «1» (напряжение не менее 10,5 В) соответствует:

• «Сеть» («С») - отсутствие сети;
• «АКБ» («А») - отсутствие двух АКБ;
• «Разряд» («Р») - разряду АКБ до уровня 11,1 В, что соответствует 5% от полного заряда.

В случае нормальной работы на выходах «С», «А», и «Р» устанавливается уровень логического нуля (напряжение не более 0,5 В).

Сигнал «ВСКРЫТИЕ» типа «сухой контакт». При закрытой крышке источника питания нажимается рычаг концевого выключателя, клеммы «4» и «5» замкнуты, а «4» и «6» разомкнуты. При открытой крышке клеммы «4» и «5» разомкнуты, а «4» и «6» замкнуты.

Технические характеристики:

• Электропитание источника осуществляется от сети переменного тока: 140 – 265 В (47 – 63) Гц
• Максимальная мощность, потребляемая от сети переменного тока: не более 70 Вт
• Выходное напряжение при работе от сети в диапазоне токов нагрузки (0 – 1,2) А:
  - при работе от сети (13,3 – 13,8) В
  - при работе от АКБ (10,8 – 13,5) В
• Пульсации выходного напряжения в режиме работы от сети: не более 100 мВ от пика до пика
• Ток нагрузки (без учета тока заряда АКБ): 0 – 2 А.
• Источник обеспечивает электронную защиту выхода от короткого замыкания.
• Собственное потребление источника от АКБ в резервном режиме: не более 40 мА
• Потребление источника в режиме защиты АКБ от глубокого разряда: не более 6 мА
• Ток заряда каждой АКБ при работе от сети при напряжении АКБ (12,6 ± 0,1) В: не более 1,2 А.
• Время технической готовности источника к работе после подключения к сети: не более 10 с.
• Количество и емкость АКБ : 2 х 7 А·ч или 2 х 12 А·ч
• Габаритные размеры устанавливаемых АКБ (В × Ш × Г): 102 × 153 × 100

• При работе в резервном режиме источник обеспечивает защиту установленных АКБ от глубокого разряда. Напряжение отключения нагрузки от АКБ составляет: 10,1 – 10,7 В.
• Источник устойчив к переполюсовке при подключении АКБ и замыканию клемм подключения АКБ.
• Источник обеспечивает формирование выходных сигналов о неисправности с помощью транзисторов с открытым коллектором («Сеть», «АКБ», «Разряд»), логические уровни при R ≥ 1 кОм к «+12 В».
• Выходные сигналы о неисправности рассчитаны на ток до 50 мА и напряжение до +30 В.
• Выход источника гальванически изолирован от корпуса.
• Максимальное сечение подключаемых проводов в клеммник «~230 В»: 2,5 мм².
• Максимальное сечение подключаемых проводов в остальные клеммники: 1,5 мм².
• Сигнал «Вскрытие» при открытии крышки: изменение состояния на клеммах «4», «5» и «6» (НЗ/НО в зависимости от положения концевика).

• Габаритные размеры (В × Ш × Г), мм, не более: 184 × 324 × 111
• Масса источника без АКБ, кг, не более: 2,2
• Диапазон рабочих температур окружающей среды: от минус 25 °C до плюс 50 °C
• Относительная влажность: до 93 % без конденсации.
• Степень защиты оболочкой – IP20 по ГОСТ 14254-2015.
• Наработка до отказа – не менее 40 000 ч.
• Вероятность безотказной работы за 1000 ч – не менее 0,98.
• Средний срок службы – 10 лет.
